Anzeigen der Von Mises-Spannung

In diesem Schritt prüfen wir die von Mises-Spannung auf dem Feder-Clip.

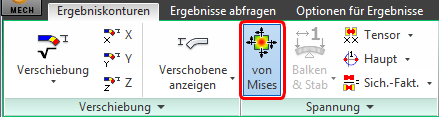

1. Klicken Sie in der Gruppe Spannung auf Von Mises, um die Belastung für die Baugruppe anzuzeigen.

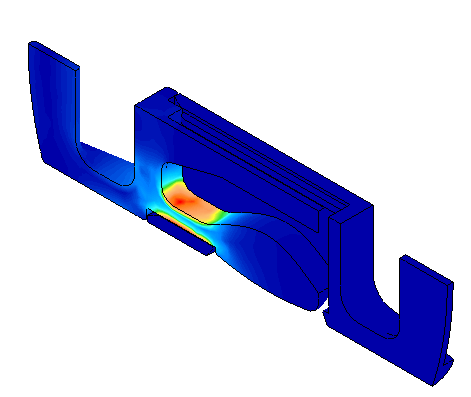

   So sollte es aussehen...



2. Gehen Sie in den Zeitschritten (Lastfällen) vor und zurück, um zu bestimmen, wann die maximale Spannung auftritt. Klicken Sie auf Ergebniskonturen Optionen für Lastfall Zurück oder Weiter, während Sie die Legende beobachten. Stoppen Sie bei dem Zeitschritt mit dem höchsten Ergebnis für Von Mises-Spannung.

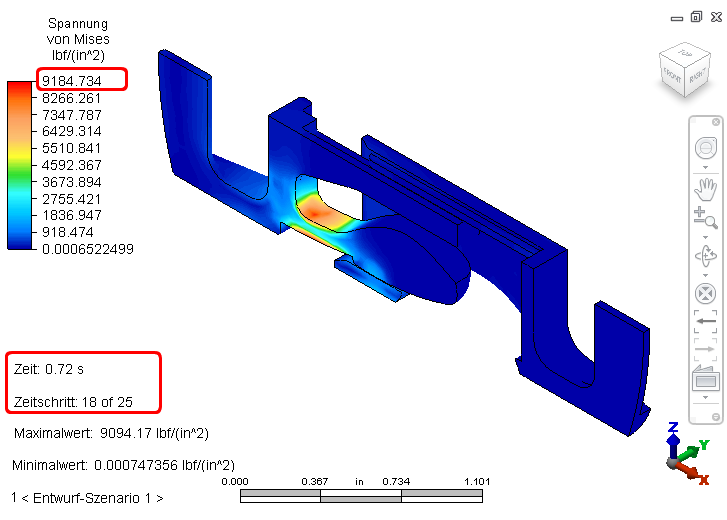

   • Notieren Sie den Wert der maximalen Von Mises-Spannung in der Legende sowie die Zeitschrittnummer, die in der Anmerkung (untere linke Ecke des Anzeigebereichs) angezeigt wird. Ihre Ergebnisse sollten der folgenden Abbildung entsprechen:



     Anmerkung: Ihre Ergebnisse zeigen möglicherweise einen anderen Zeitschritt oder einen anderen Wert der Von Mises-Spannung an. Notieren Sie sich unbedingt die Zeitschrittnummer und den Spannungswert, die Ihre Ergebnisse anzeigen.
     Tipp: Sie hätten auch den Befehl Ergebnisse abfragen Abfragen Ergebnismaxima verwenden können, um den maximalen Spannungswert, den Zeitschritt und die Nummer des Knotens mit der höchsten Spannung zu ermitteln. Die Werte in dieser Zusammenfassung basieren jedoch auf ungeglätteten Ergebnissen. Das bedeutet, dass an jedem Knoten mehrere Spannungen vorhanden sind – eine für jedes Element, das den Knoten verwendet. Der Maximalwert aller Spannungen an einem bestimmten Knoten wird durch die Ergebnismaxima angegeben. Vorgabemäßig basieren die Legende und das Spannungs-Kontur-Diagramm auf dem Durchschnitt der Spannungen an jedem Knoten (dies ist die vorgabemäßige Glättungsmethode). Daher stimmen die Spannungswerte der Ergebnismaxima nicht mit den Werten in der Legende überein. Die maximale Spannung für ungeglättete Ergebnisse tritt zudem möglicherweise an anderen Positionen und zu anderen Zeitpunkten als die maximal geglättete Spannung auf. Andere Werkzeuge in der Gruppe Abfragen der Multifunktionsleisten-Registerkarte Ergebnisse abfragen zeigen nur die Ergebnisse für den derzeit angezeigten Zeitschritt an.
3. Klicken Sie auf Ergebnisse abfragen Sonden Maximum, um den Knoten mit der höchsten Spannung durch eine Sonde zu markieren.
4. Klicken Sie auf Ergebnisse abfragen Sonden Min./Max. Knoten, um die Knotennummer zur Maximum-Sonde hinzuzufügen. (Sie finden diesen Befehl im erweiterten Bereich der Gruppe Sonden , der angezeigt wird, wenn Sie auf den Namen der Gruppe klicken.)

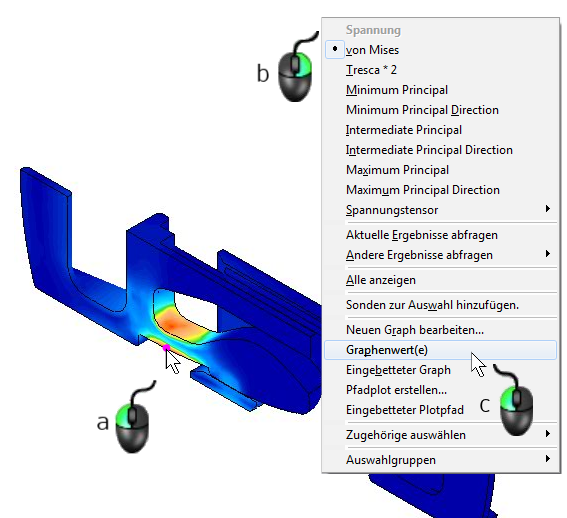

5. Plotten der Von Mises-Spannungsergebnisse im Vergleich zur Zeit am Knoten mit dem höchsten Spannungswert:
   1. Wählen Sie den Knoten am Punkt der Maximum-Sonde.



   2. Klicken Sie mit der rechten Maustaste in den Anzeigebereich.
   3. Wählen Sie den Befehl Graphenwert(e). Es wird ein neues Diagrammfenster angezeigt.

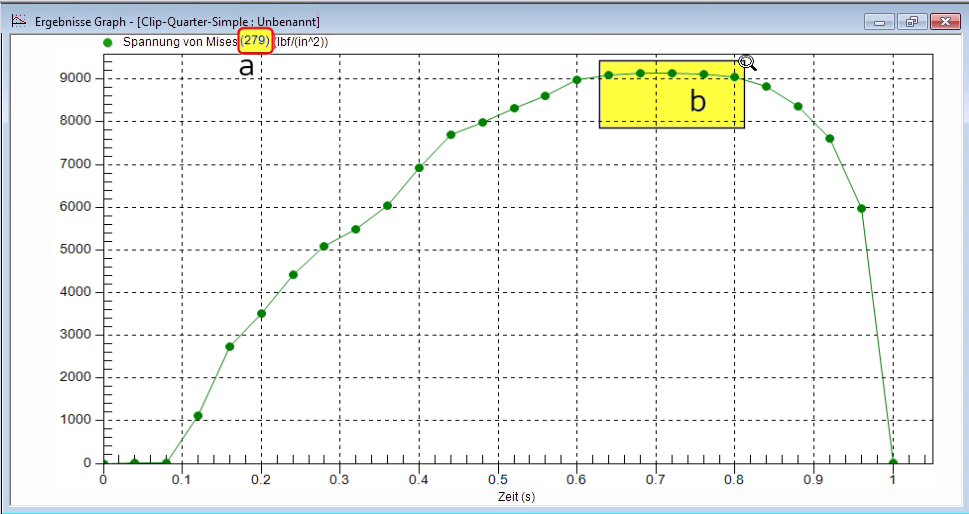

6. Verwenden Sie die folgende Abbildung als Anleitung für die nächsten beiden Teilschritte:



   1. Überprüfen Sie, ob die Knotennummer, die über dem Diagramm angezeigt wird, der Nummer entspricht, die für die Maximum-Sonde angezeigt wurde (um sicherzustellen, dass Sie auf den richtigen Knoten geklickt haben).
   2. Klicken Sie, und ziehen Sie ein Rechteck, das nur die fünf Datenpunkte mit den höchsten Werten einschließt. Mit dieser Aktion wird der angegebene Bereich des Diagramms vergrößert.
7. Fügen Sie Datenpunktbeschriftungen hinzu, und vereinfachen Sie deren Lesbarkeit, indem Sie die folgenden drei Teilschritte ausführen:
   1. Klicken Sie mit der rechten Maustaste in den Diagrammbereich, und wählen Sie die Option zum Einschließen von Datenbeschriftungen.
   2. Klicken Sie erneut mit der rechten Maustaste in den Diagrammbereich, und wählen Sie Schriftart Groß.

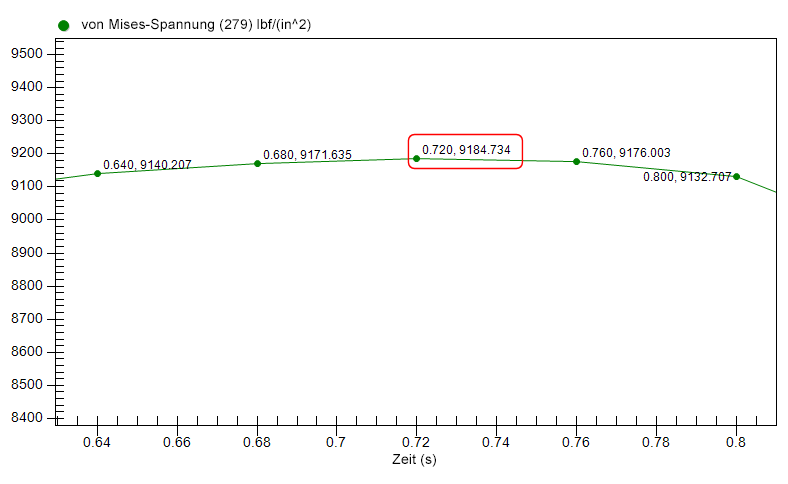

   3. Klicken Sie noch einmal mit der rechten Maustaste in den Diagrammbereich, und wählen Sie Rasteroptionen Rasterlinien ausblenden. Das Diagramm sollte nun der folgenden Abbildung entsprechen:



      Beachten Sie, dass die Zeit - und Spannungswerte am höchsten Datenpunkt den Werten entsprechen, die wir uns zuvor in der Konturplotlegende und Beschriftung angesehen haben.

8. Schließen Sie das Diagramm, indem Sie auf das X in der oberen rechten Ecke des Diagrammfensters klicken.
9. Klicken Sie auf Ergebnisse abfragen Sonden Maximum, um die Maximum-Sonde zu deaktivieren.
10. Klicken Sie auf einen leeren Bereich in der Anzeige, um den zuvor ausgewählten Knoten zu löschen.
