In diesem Schritt werden die Kontaktkräfte geprüft, um zu ermitteln, wo die maximalen Kräfte auftreten.

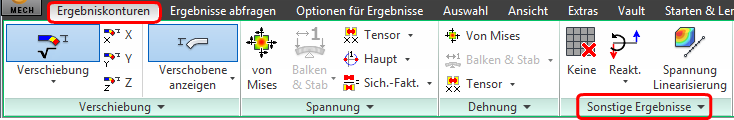

- Zum Anzeigen der Kontaktkräfte erweitern Sie das Dropdown-Menü Andere Ergebnisse.

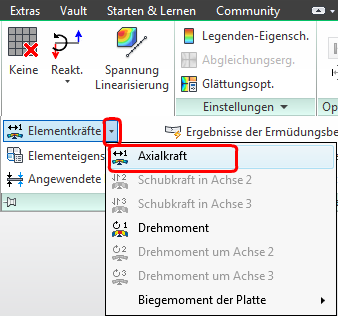

Erweitern Sie das Menü Elementkräfte, und wählen Sie Axialkraft.

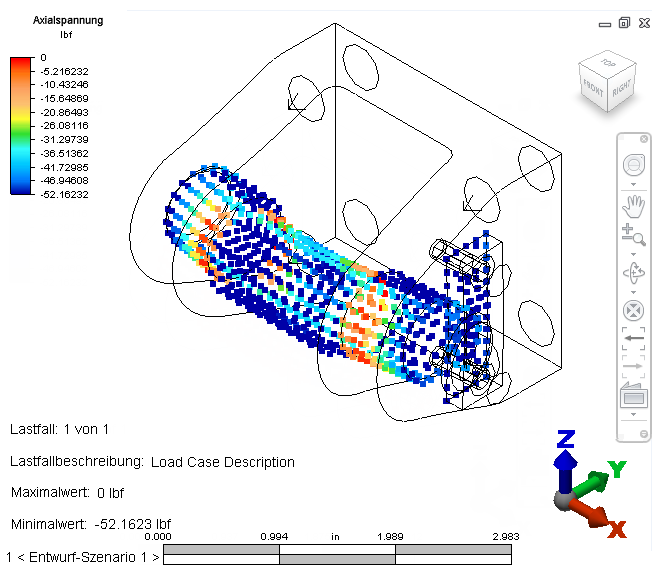

So sollte es aussehen...

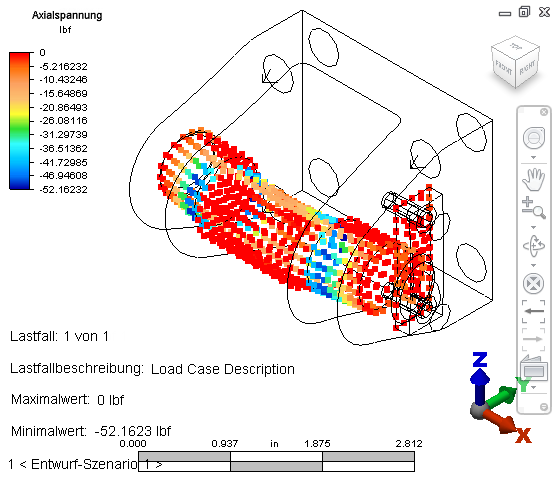

Da es sich bei allen Kräften um (negative) Druckspannungen oder 0-Spannungen handelt, ist die Legende etwas irreführend. Sie zeigt den höchsten Wert (also 0) in Rot an.

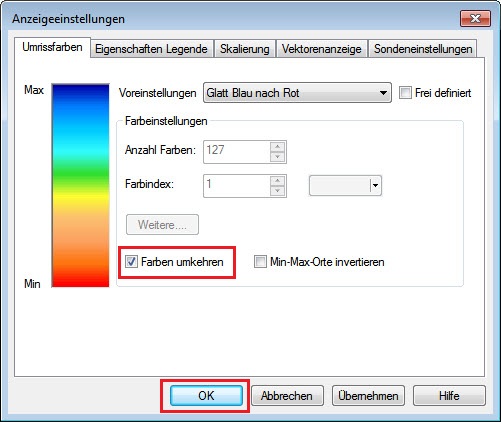

- Um die Farbe der Legende umzukehren, klicken Sie auf Legenden-Eigenschaften in der Gruppe Einstellungen. Aktivieren Sie im Dialogfeld Plot-Einstellungen das Kontrollkästchen Farben umkehren, und klicken Sie auf OK.
So sollte es aussehen...
In dieser Darstellung sehen Sie, dass die stärksten Kräfte dort auftreten, wo der Stift auf die Gabel trifft.
Abschluss
In wenigen Minuten haben Sie eine komplette mechanische Simulation eines Bolzengelenks durchgeführt. Sie haben Materialien, Lasten und Abhängigkeiten zugewiesen, Kontakt hergestellt und Ansichten erstellt, die das Verhalten des Geräts verstehen helfen.
