In diesem Schritt prüfen Sie die Werte der Von Mises-Spannung. Verwenden Sie eine Schnittfläche, um eine bessere Ansicht der Baugruppenteile zu erhalten.

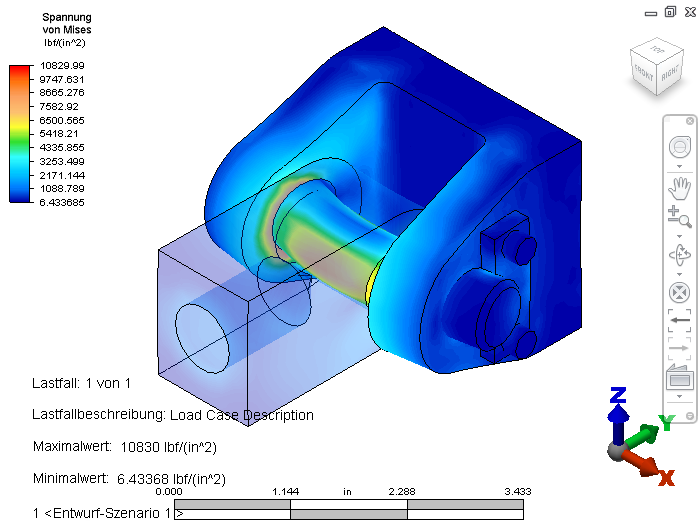

- Klicken Sie in der Gruppe Spannung auf Von Mises, um die Belastung für die Baugruppe anzuzeigen.
So sollte es aussehen...

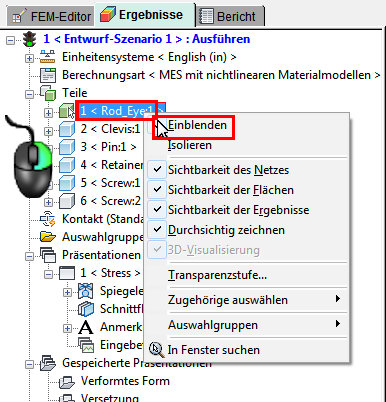

- Um den Stangenkopf auszublenden, klicken Sie mit der rechten Maustaste auf den Eintrag im Browser und deaktivieren Sichtbarkeit.

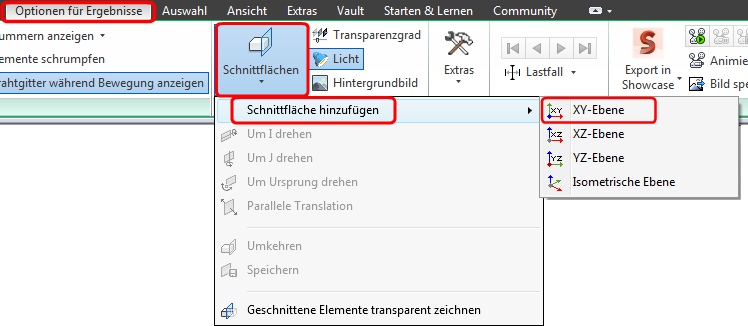

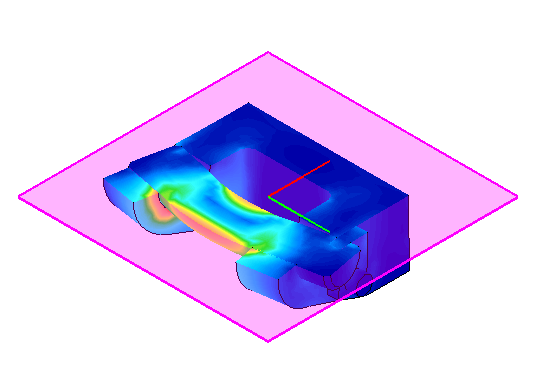

- Um eine Schnittfläche zu erstellen, klicken Sie auf Optionen für Ergebnisse
Schnittflächen Schnittfläche hinzufügen XY-Ebene.

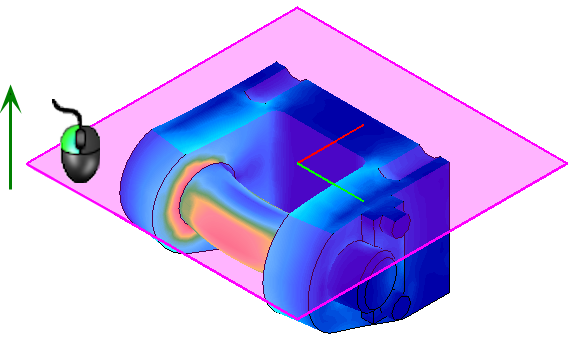

So sollte es aussehen...

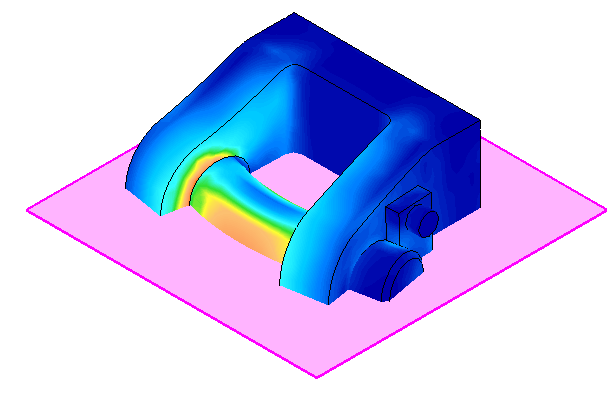

- Um die Ausrichtung der Ebene zu ändern, klicken Sie auf Schnittprofilebenen Umkehren.

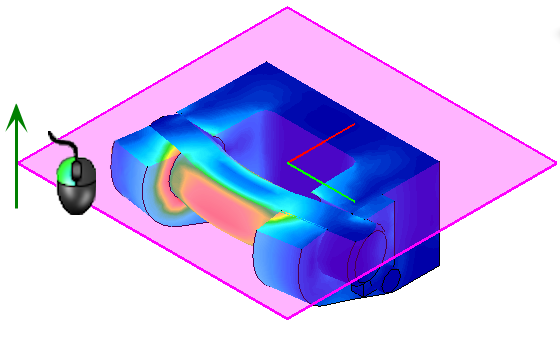

So sollte es aussehen...

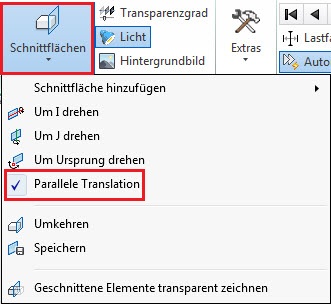

- Um die Schnittfläche durch die Baugruppe zu ziehen, klicken Sie auf Schnittflächen Parallele Translation.

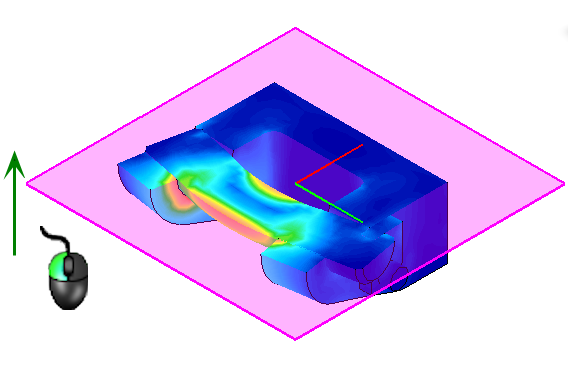

- Klicken Sie auf die Schnittfläche, halten Sie die linke Maustaste gedrückt, und ziehen Sie die Schnittfläche durch das Modell. So sollte es aussehen...

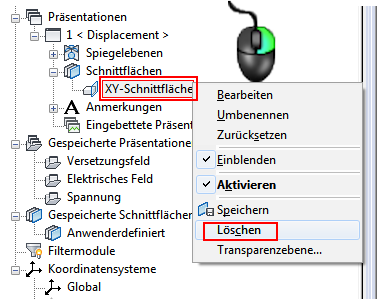

- Um die Schnittfläche zu löschen, erweitern Sie die Verzweigung Präsentationen und die Weiterverzweigung Schnittflächen. Klicken Sie mit der rechten Maustaste auf XY-Schnittfläche, und klicken Sie auf Löschen.
