Werkzeugleisten-Definitionen

Im Folgenden werden alle Werkzeugleisten-Schaltflächen aufgeführt, die auf der Registerkarte Spannungs-Linearisierung der Ausgabeleiste verfügbar sind, und ihre Funktionen werden beschrieben. Viele dieser Schaltflächen funktionieren als Umschalter (einmal klicken zum Aktivieren; erneut klicken zum Deaktivieren). Der visuelle Status jeder Schaltfläche ändert sich, um anzuzeigen, ob die Option aktiv ist.

Lokale Spannungstensoren: , , , , und
Klicken Sie auf eine dieser sechs Schaltflächen, um festzulegen, welches lokale Spannungstensorergebnis im Diagrammbereich dargestellt werden soll.
  • Der erste Buchstabe des Tensors bezieht sich auf den Vektor, der senkrecht zur Fläche des Elements ist. Dieser Vektor entspricht der Fläche eines idealen Elements transformiert in das lokale Koordinatensystem; er entspricht nicht unbedingt den tatsächlichen Elementflächen.
  • Der zweite Buchstabe gibt die Richtung der Spannung an.
So ist z. B. NN die normale Spannung in lokaler N-Richtung, und TH ist die Scherspannung entlang der HN-Ebene in H-Richtung.
Die SCL muss vor der Anzeige eines Diagramms definiert werden, und die N-, H- und T-Achsen sollten ordnungsgemäß ausgerichtet sein. Weitere Informationen zur Definition dieser Richtungen finden Sie auf der Seite Definieren von Punkten und senkrechter Richtung.
– Nur durchschnittene Elemente anzeigen
Diese Option wirkt sich auf die Darstellung des Modells innerhalb des Ansichtsbereichs der Ergebnisanzeige aus. Sie hat keinen Einfluss auf den Inhalt der Registerkarte Spannungs-Linearisierung in der Ausgabeleiste.
Aktivieren Sie diese Option, um alle Elemente des Modells auszublenden, die nicht von der SCL geschnitten werden. Nur die durchschnittenen Elemente sichtbar bleiben. (Siehe Abbildung 3.)
Anmerkung: Wenn die Option Nur durchschnittene Elemente anzeigen zum ersten Mal aktiviert wird, wird auch die Option Internes Netz anzeigen in der Ergebnisanzeige aktiviert (Ergebnisoptionen Ansicht Internes Netz anzeigen).
– T-Achse invertieren
Aktivieren Sie diese Option, um die positive Richtung der T-Achse umzukehren. Wenn die Option nicht aktiviert ist, zeigt die T-Achse von ersten Punkt der SCL zum letzten Punkt der SCL. Wenn die Option aktiviert ist, zeigt die T-Achse von letzten Punkt der SCL zum ersten Punkt der SCL.
– SCL-Zahlen anzeigen
Diese Option wirkt sich auf die Darstellung des Modells innerhalb des Ansichtsbereichs der Ergebnisanzeige aus. Sie hat keinen Einfluss auf den Inhalt der Registerkarte Spannungs-Linearisierung in der Ausgabeleiste.
Im Modellanzeigebereich wird entlang der SCL an jedem Berechnungspunkt ein gelber Punkt angezeigt. Aktivieren Sie diese Option, um die ID-Nummer der einzelnen Berechnungspunkte anzuzeigen. Die Punkte werden vom ersten Punkt bis zum letzten Punkt fortlaufend nummeriert, beginnend mit 1. (Siehe Abbildung 3.)
– Referenzpunkt anzeigen
Diese Option wirkt sich auf die Darstellung des Modells innerhalb des Ansichtsbereichs der Ergebnisanzeige aus. Sie hat keinen Einfluss auf den Inhalt der Registerkarte Spannungs-Linearisierung in der Ausgabeleiste.
Aktivieren Sie diese Option, um den Referenzpunkt im Modellanzeigebereich anzuzeigen. Der Referenzpunkt wird als kleine dunkelrosa Kugel dargestellt. (Siehe Abbildung 3.)
– Elemente transparent anzeigen
Diese Option wirkt sich auf die Darstellung des Modells innerhalb des Ansichtsbereichs der Ergebnisanzeige aus. Sie hat keinen Einfluss auf den Inhalt der Registerkarte Spannungs-Linearisierung in der Ausgabeleiste.
Wenn Sie auf diese Schaltfläche klicken, wird das Modell mit den Netzlinien schattiert angezeigt. Die Farbe der Schattierung folgt der Kontur des ausgewählten Spannungstensors. (Siehe Abbildung 3.)
Werte in CSV-Datei speichern
Klicken Sie auf diese Schaltfläche, um eine Tabelle der Spannungs-Linearisierungsergebnisse als CSV-Datei (kommagetrennte Werte) zu speichern. Dieses Dateiformat kann in Microsoft Excel (siehe Abbildung 1) oder in einem beliebigen Texteditor geöffnet werden. Die exportierte Tabelle enthält die folgenden Informationen:
  • Modellpfad und -dateiname
  • Kennzeichnung des Entwurfsszenarios
  • Lastfallkennzeichnung
  • Koordinateneinheiten
  • Spannungseinheiten
  • Koordinaten des ersten und letzten Punkts sowie des Referenzpunkts (die die SCL definieren)
  • Pm, Pb und Pm+Pb basierend auf der Von Mises-Spannung
  • Pm, Pb und Pm+Pb basierend auf der maximalen Scherspannung
  • Eine Spannungstensortabelle mit den folgenden Spalten (und eine Datenzeile pro Berechnungspunkt entlang der SCL):
    • Punkt-ID
    • X-, Y- und Z-Koordinaten
    • Alle sechs Spannungstensoren basierend auf dem lokalen Koordinatensystem (NN, TT, HH, NT, TH und HN)
    • Alle sechs Spannungstensoren basierend auf dem globalen Koordinatensystem (XX, YY, ZZ, XY, YZ und ZX)

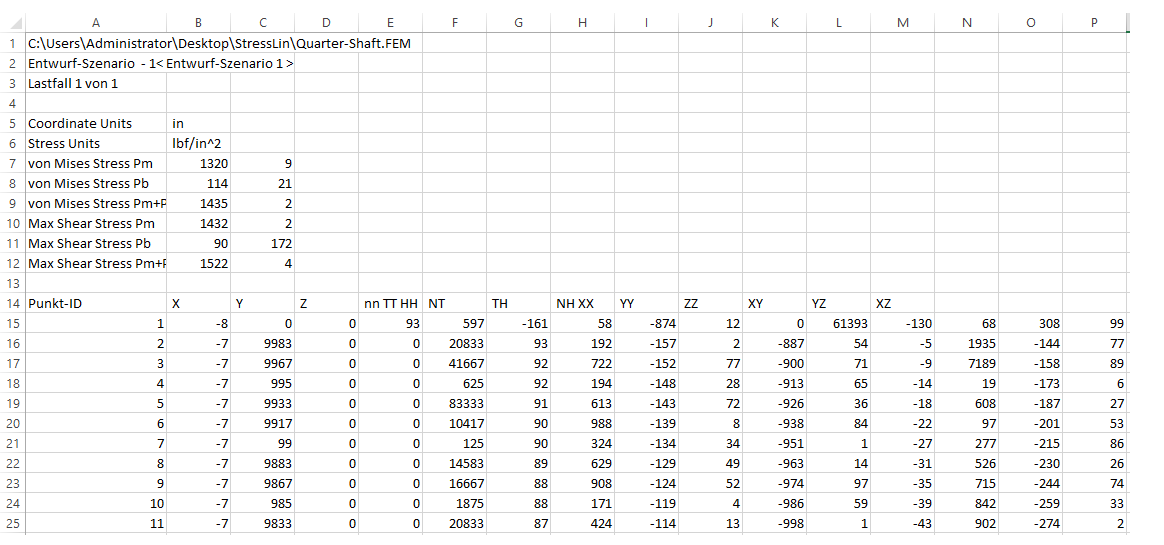

Abbildung 1: CSV-Beispieldatei (wie in Microsoft Excel angezeigt)
– Ergebnisse in Bericht speichern
Klicken Sie auf diese Schaltfläche, um die Ergebnisse der Spannungs-Linearisierung in einer Ausgabedatei (*.scl) zu speichern und automatisch zu Ihrem HTML-Bericht für die Analyse hinzufügen (siehe Abbildung 2). Der Bericht enthält die folgenden Daten:
  • Eingabedaten der Spannungs-Linearisierung
    • X-, Y- und Z-Koordinaten des ersten und letzten Punkts sowie des Referenzpunkts, auf denen die SCL basiert
    • Kennzeichnung der Achse, die vom Referenzpunkt definiert wird (N- oder H-Achse)
  • Lokales Spannungstensordiagramm (basierend auf der aktuell ausgewählten Tensorkomponente)
  • Pm, Pb und Pm+Pb basierend auf der Von Mises-Spannung
  • Pm, Pb und Pm+Pb basierend auf der maximalen Scherspannung

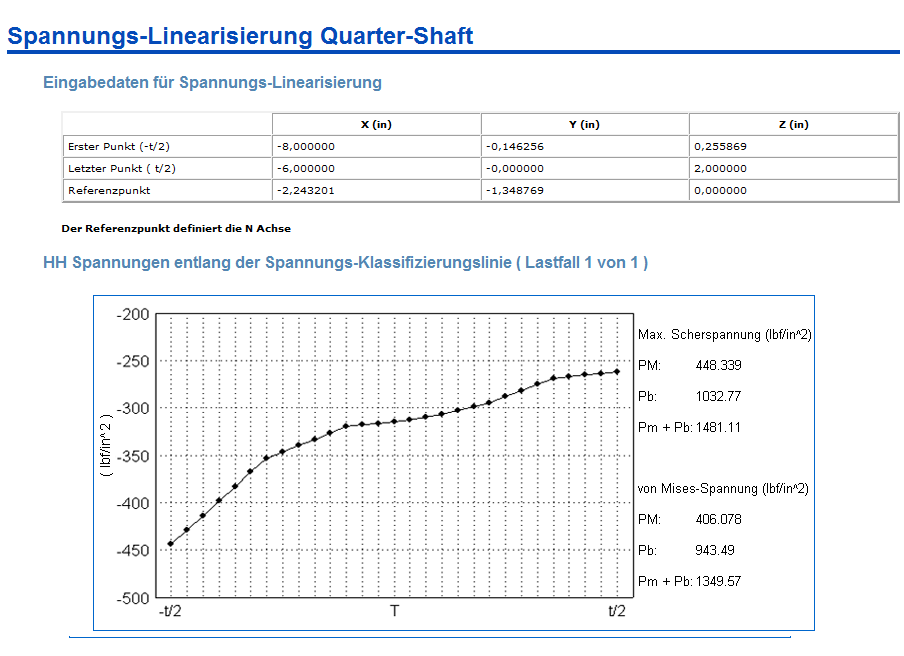

Abbildung 2: Beispiel für einen Spannungslinearisierungsbericht (Teil des HTML-Analyseberichts)

Modelldarstellung für ein Spannungs-Linearisierungsbeispiel

Die folgende Abbildung zeigt ein Beispiel für die Modelldarstellung einer Spannungs-Linearisierungsberechnung, wenn die unter der Abbildung angegebenen Optionen aktiviert sind:

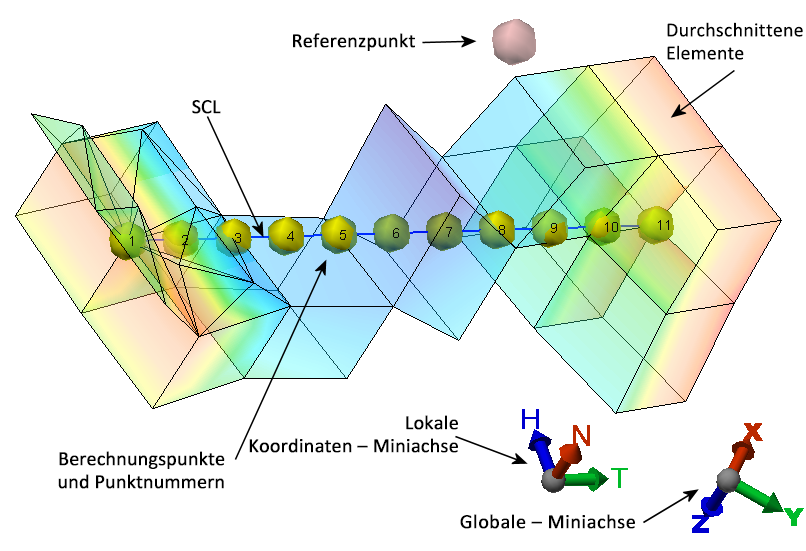

Abbildung 3: Beispiel-Modelldarstellung mit folgenden aktivierten Optionen:

Übergeordnetes Thema: Spannungs-Linearisierung
