Crea imágenes de perfil 2D de sólidos 3D para mostrarlas en una ventana gráfica de visualización.
Los sólidos 3D designados se proyectan en un plano 2D paralelo a la ventana gráfica de presentación actual. Los objetos 2D que se obtienen así se generan en capas separadas para líneas ocultas y visibles, y se muestran solamente en esa ventana gráfica.
Se muestran las siguientes solicitudes.
Designar objetos
Permite especificar los objetos que se utilizan como base para los perfiles.

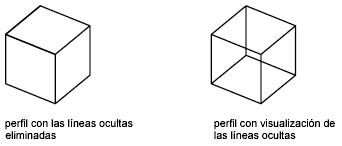

¿Mostrar en una capa distinta las líneas de perfil ocultas?
- Sí
-
Genera sólo dos bloques: uno para las líneas visibles y otro para las líneas ocultas de todo el conjunto de selección. Al generar líneas ocultas, los sólidos pueden ocultar total o parcialmente a otros sólidos. El bloque de perfil visible se dibuja en el tipo de línea PORCAPA y el bloque de perfil oculto en el tipo de línea OCULTA (si está cargado). Los bloques de perfil visibles y ocultos se colocan en capas de nombres únicos utilizando las siguientes convenciones de asignación de nombres:
PV-identificador de ventana para capas de perfil visible
PH-identificador de ventana para capas de perfil oculto
Por ejemplo, si crea un perfil en una ventana cuyo identificador es 4B, los bloques que contienen las líneas visibles se insertan en la capa PV-4B y los bloques que contienen las líneas ocultas (si se solicita) se insertan en la capa PH-4B. Si estas capas no existen, el comando las crea. Si las capas existen, los bloques se añaden a la información ya existente en las capas.
Nota: Para determinar el identificador de una ventana gráfica, selecciónela en el espacio papel y utilice el comando LIST. Elija una ficha de presentación para desplazarse del espacio modelo al espacio papel.SOLPERFIL no cambia la visualización de las capas. Si desea ver sólo las líneas de perfil que ha creado, desactive la capa que contiene el sólido original (normalmente, la capa actual).
- No
-
Considera todas las líneas de perfil como líneas visibles y crea un bloque para las líneas de perfil de cada sólido designado. Se generan todas las líneas de perfil de cada sólido en el conjunto de selección, incluso si un sólido está tapado total o parcialmente por otro. Los bloques de perfil visibles se dibujan con el mismo tipo de línea que el sólido original y se sitúan en una capa de nombre único, conforme a la convención sobre asignación de nombres que se describe en la opción Sí.
Nota: Los sólidos que se solapan unos con otros (que comparten volumen) dan lugar a aristas sueltas si se solicita la supresión de las líneas ocultas. Esto se debe a que las aristas deben romperse en el punto en que entran en otro sólido para dividirlas en partes visibles y ocultas. Es posible eliminar las aristas sueltas combinando los sólidos que se solapan (mediante UNION) antes de generar un perfil.
¿Proyectar las líneas del perfil en un plano?
Determina si se utilizan objetos 2D o 3D para representar las líneas visibles y ocultas del perfil.
- Sí
-
Crea las líneas de perfil con objetos 2D.
El perfil 3D se proyecta en un plano normal a la línea de mira que pasa por el origen del SCP. SOLPERFIL borra el perfil 2D eliminando las líneas paralelas a la línea de mira y convirtiendo en líneas los arcos y círculos que se ven como aristas.
- No
- Crea las líneas de perfil con objetos 3D.
¿Suprimir aristas tangenciales?
Determina si se muestran las aristas tangenciales. Una arista tangencial es la línea de transición entre dos caras tangentes. Es la arista imaginaria en la que dos caras se encuentran y son tangentes. Por ejemplo, si empalma el lado de un cuadro, se crean aristas tangenciales en las que la cara cilíndrica del empalme se mezcla con las caras planas del cuadro. Las aristas tangenciales no se muestran en la mayoría de aplicaciones de dibujo.
- Sí
- Suprime las aristas tangenciales del perfil.
- No
- Conserva las aristas tangenciales en el perfil.
