Haga clic en Opciones de pasadas rasantes en la parte inferior de la pestaña de Estrategia para abrir el cuadro de diálogo de Opciones de pasadas rasantes:
Método de desfase — Determina si el desfase de la trayectoria de hilo que se realiza en la máquina se lleva a cabo con compensación de herramienta o si lo realiza FeatureCAM. Seleccione Comp. herramienta para realizar el desfase en la máquina o Trayectoria de desfase para que lo realice FeatureCAM.
Pasadas totales — Introduzca el número de pasadas totales para mecanizar la figura. Cuando en una figura hay operaciones de retracción, parada o tronzado, cada una realiza Pasadas totales - Pasadas de contorno. Cuando en una figura hay operaciones de contorno, es necesario que Pasadas totales tenga un valor de al menos 2. Es necesario que Pasadas totales tenga un valor de entre 1 y 9.
Pasadas de contorno — El número de pasadas que se realizan en las operaciones de retracción, parada o contorno.
Cortar todas las operaciones en cada curva primero — En figuras de curvas múltiples, active la opción para realizar todas las operaciones en cada curva antes de pasar a la curva siguiente. Cuando la opción está desactivada, la primera operación se realiza en todas las curvas y se repite el proceso con todas las demás operaciones.
Cortar la 1ª pasada en cada curva primero— En figuras con varias curvas, cuando se utilicen operaciones de pasada múltiple, seleccione la opción para cortar la primera pasada en todas las curvas en lugar de cortar todas las pasadas en una curva antes de pasar a la siguiente.
Pasada de tronzado sencilla — Seleccione la opción para utilizar una pasada en la operación de tronzado. Cuando se combinan operaciones de tronzado con operaciones de retracción, deseleccione la opción para utilizar el mismo número de pasadas que en la operación de retracción.

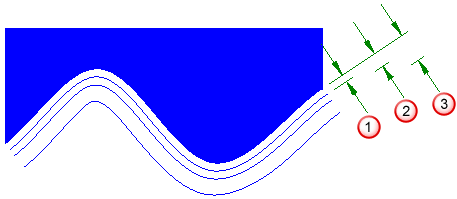

Sobreesp. excedente es la cantidad de material que se deja después de las operaciones de retracción, tronzado, parada y contorno.
— Sobreespesor excedente
— Bloque de contorno
— Bloque total
Unidireccional — Se aplica a las operaciones de contorno, parada, retracción y tronzado que utilizan el Método de desfase de Comp. corte.
Para pasadas múltiples, la dirección de corte de las pasadas siguientes no es invertida y todas las pasadas se realizan en la dirección definida. Al final de cada pasada el hilo se corta y la máquina se vuelve a posicionar en el punto de inicio para la siguiente pasada.
Usa macro si existe — Se aplica a las operaciones de contorno, parada, retracción y tronzado que utilizan el Método de desfase de Comp. corte. Disponible únicamente en figuras de 2 ejes.
Esta opción activa la creación automática de subprogramas en las operaciones de mecanizado. Es necesario definir el formato y la producción de subprogramas en el posprocesador. La utilización de subprogramas es relevante en la producción de cadenas de programas. En este caso, cada contorno de mecanizado se escribe en un subprograma independiente. El principal programa de llamada contiene únicamente los movimientos requeridos para avanzar al siguiente punto inicial.
En las pasadas múltiples, cuando la opción de Unidireccional está activada, únicamente se produce una macro con una sola pasada.
