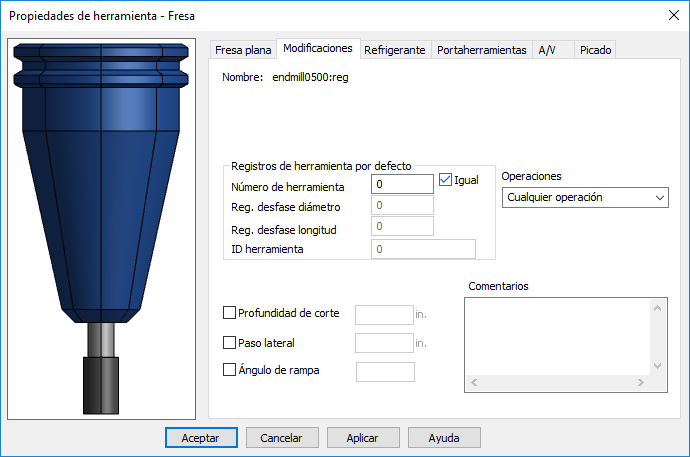

Utilice la pestaña de Modificaciones del cuadro de diálogo de Propiedades de herramientade fresado para configurar el número de herramienta, el registro de compensación de herramienta y el registro de desfase de la herramienta seleccionada.
Haga clic en la vista previa de la herramienta para encuadrarla y hacer zoom. La orientación de la vista previa depende de la configuración de la pestaña de Máquina del cuadro de diálogo de Opciones de visualización. Haga clic con el botón derecho en la imagen para abrir el menú contextual.
Nombre — Especifica el nombre de la herramienta actual.
Solo configurar puesto de hta 1 — Seleccione esta opción para configurar los registros de herramienta para un solo puesto de herramienta.
Configurar todos — Seleccione esta opción para configurar los registros de herramienta para cada puesto de herramienta en una máquina con varios puestos de herramienta. Seleccione una entrada en la lista de Puesto de hta y husillo para seleccionar el puesto de herramienta con el que desea trabajar.
Registros de herramienta por defecto — Configure los registros de la herramienta:
- Número herramienta — El número de posición de la herramienta. Introduzca 0 para permitir que FeatureCAM asigne un valor cuando se utiliza la herramienta.
- Igual — Seleccione esta casilla para utilizar el valor de Número de herramienta en todos los registros. Desactive la casilla para configurar los registros individualmente.
- Reg. desfase diámetro — Determina el número de registro del desfase de la compensación de herramienta del diámetro. Este valor se traslada a XBUILD como <COMP-NUM>.
- Reg. desfase longitud — Determina el número de registro del desfase de la longitud de la herramienta. La mayor parte de los controladores de torno disponen de un único registro que recoge los valores del desfase de la longitud y del diámetro. En este caso, el Reg. desfase longitud es el campo importante que hay que configurar en FeatureCAM. Este valor se traslada a XBUILD como <OFFSET#>.
- ID herramienta — El número de identificación de la herramienta. Lo utilizan los tornos Bridgeport y algunas máquinas Cincinnati.
Operaciones — Seleccione una entrada en la lista para determinar el tipo de operación para la que FeatureCAM puede seleccionar la herramienta. Es posible modificar este campo seleccionando la herramienta manualmente.
Ciclo — Seleccione el tipo de ciclo de taladrado que se va a utilizar con la herramienta.
Punteado — Activa la operación de punteado para herramientas de broca de plaquita. Es útil en el taladrado de alta velocidad.
Profundidad de corte — Seleccione la casilla e introduzca un valor para modificar la profundidad de corte (incremento de paso Z) de la herramienta.
Paso lateral — Seleccione la casilla e introduzca un valor para modificar la distancia de paso lateral de la herramienta.
Ángulo de rampa — Seleccione la casilla e introduzca un valor para modificar el ángulo de rampa de la herramienta.
Comentarios — Introduzca comentarios acerca de la herramienta. Puede configurar el posprocesador para generar los comentarios.
