Cuando crea geometría, es posible introducir las coordenadas de los puntos directamente desde la barra de Editar figura/geometría.
Este método es exacto pero su uso no siempre es recomendable o posible. También es posible seleccionar puntos en la pantalla directamente con el ratón, pero es menos exacto.
Para aumentar la precisión del dibujo, FeatureCAM utiliza la función de detección y cuadrícula. La cuadrícula es un conjunto de puntos distribuidos equitativamente que funciona como punto de referencia visual de la distancia. La detección consiste en un conjunto de puntos invisibles equidistantes que limitan las ubicaciones que se pueden seleccionar con el ratón y que de esta manera permiten posicionar líneas, puntos y formas con mayor precisión. Para controlar la detección, utilice los modos de detección. La detección en cuadrículas es el modo más utilizado y permite detectar puntos del sistema de coordenadas que estén fuera del bloque. El plano de cuadrículas gira con el plano de visualización: en una vista frontal o posterior, las cuadrículas están en el plano X; en una vista desde la izquierda o la derecha, las cuadrículas están en el plano Y; y en una vista superior o inferior, las cuadrículas están en el plano Z. El procedimiento de más abajo permite ajustar el tamaño de la cuadrícula.

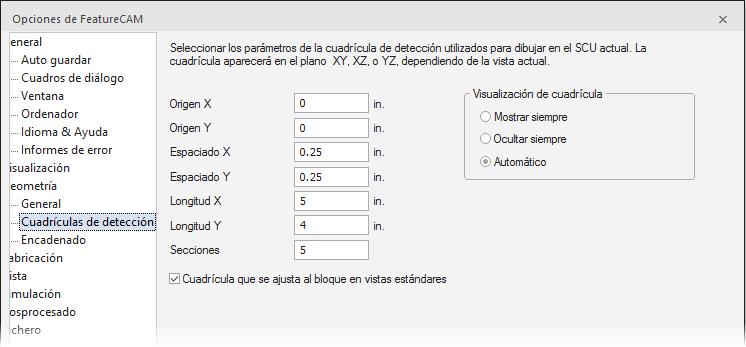

Para ajustar las cuadrículas:
- Seleccione Fichero > Opciones > Geometría > Cuadrículas de detección.
- Introduzca las coordenadas de cuadrícula.
- En el campo de Sección, introduzca el número de segmentos en los que se divide la geometría abierta en la detección de secciones.
- Para redibujar la cuadrícula durante los cambios de vista, seleccione la opción de Cuadrícula que se ajusta al bloque en vistas estándares.
- Seleccione la opción de Visualización de cuadrícula:
Con Mostrar siempre, la cuadrícula siempre está visible, aun cuando la opción de detección en cuadrícula esté desactivada.
Ocultar siempre oculta la cuadrícula aun cuando la opción de detección en cuadrícula esté activada.
Con Automático, la cuadrícula únicamente está visible durante la detección en cuadrícula.
- Haga clic en Aceptar.
