Se pueden realizar grabados de 5 ejes con una trayectoria de espiral 2D. De este modo es posible que el ángulo del eje de la herramienta sea normal a la superficie, para que el grabado tenga una sección transversal y una profundidad de corte uniformes.
Para crear figuras de grabado de superficie de 5 ejes:

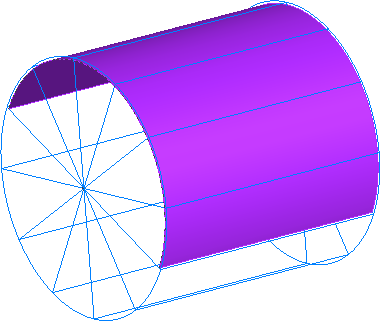

- Cree una superficie debajo del límite del bloque que marque la profundidad del grabado, por ejemplo:

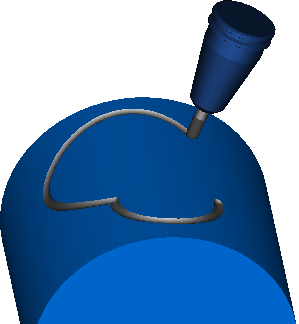

- Cree una curva que defina la forma de la figura de grabado, por ejemplo:
- Cree una figura de fresado de superficie con una operación de espiral 2D.
- Haga doble clic en la figura en la vista de pieza para abrir el cuadro de diálogo de Propiedades de figura y seleccione Espiral2D en la vista de árbol.
- En la pestaña de Bloque, debajo de la opción de Escoger la curva de dirección, haga clic en Seleccionar curvas para límites y en Opciones de curvas.
Se abre el cuadro de diálogo de Curva de límite.
- En el tipo de curva de límite, seleccione Solo paredes.
Se crea una trayectoria a lo largo de la curva, no una trayectoria de desbaste dentro o fuera de la curva.
- En Curvas de límite, seleccione Límites.
Se abre el cuadro de diálogo de Seleccionar curvas de límite.
- Seleccione la curva que define la forma del grabado y haga clic en Aceptar para cerrar el cuadro de diálogo de Seleccionar curvas de límite.
- Haga clic en Aceptar para cerrar el cuadro de diálogo de Curvas de límite.
- En la pestaña de 5 ejes, seleccione Inclinación de herramienta y en la lista de desde, seleccione Normal de contacto.
De esta forma se mantiene el eje de herramienta normal a la superficie.
- Haga clic en Aceptar para cerrar el cuadro de diálogo de Propiedades de figura.
Consejo: Utilice la pestaña de Construir > panel de Curvas > Desde superficies > Proyectar sobre la superficie para proyectar una curva en una superficie.
