Cuadro de diálogo de Configuraciones del modelo de restos

Puede utilizar el cuadro de diálogo de Configuraciones del modelo de restos para editar las configuraciones que controlan cómo se utiliza el modelo de restos con la figura.

Para abrir el cuadro de diálogo de Configuraciones del modelo de restos, haga clic en Opciones del modelo de restos de la pestaña de Fresado del cuadro de diálogo de Propiedades de figura de fresado.

Desbaste de restos del modelo de restos

Estos atributos se aplican a la operación de desbaste.

Expandir área — Introduzca un valor para expandir las áreas de restos según la distancia especificada (medida a lo largo de la superficie). Un valor negativo reduce el tamaño de las áreas de restos.

Detectar espesor mayor que — Introduzca un valor de umbral. FeatureCAM ignora el resto de espesor inferior que el umbral especificado.

Longitud de hueco mínima — Introduzca la longitud de hueco, que controla la fragmentación sustituyendo huecos más cortos que esta distancia con un segmento de trayectoria de herramienta. Un valor mayor reduce la fragmentación, pero aumenta la longitud de la trayectoria de herramienta que no corta material. Un valor menor produce trayectorias más cortas pero aumenta las levantadas de la trayectoria.

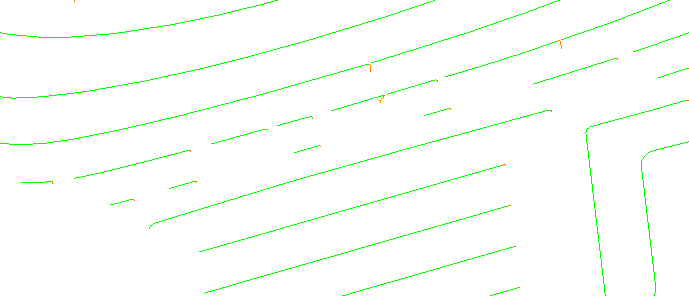

• Una Longitud de hueco mínima de 0:

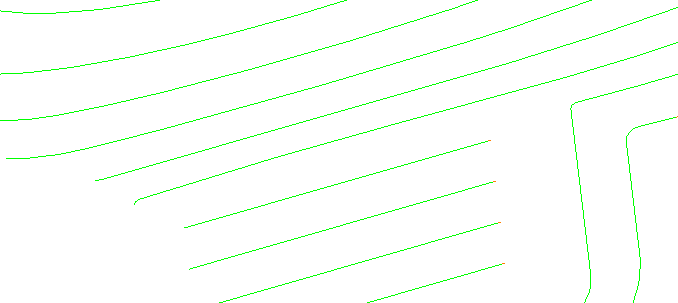

• Una Longitud de hueco mínima del valor predeterminado:



Inserción del modelo de restos para acabado

Estos atributos se aplican a la operación de acabado. Para reducir el desgaste de la herramienta, mejorar el acabado de superficie, y evitar que la inserción de la herramienta sea excesiva.

Solo mecanizar bloque — Seleccione esta opción para limitar las trayectorias de herramienta a zonas en las que se esté eliminando una cantidad mínima de material del modelos de restos.

Detectar espesor mayor que — Introduzca un valor de umbral. FeatureCAM ignora el resto de espesor inferior que el umbral especificado.

Longitud mínima eliminada — Introduzca un valor de umbral. FeatureCAM ignora las partes de la trayectoria más cortas.

Usar profundidad de corte — Seleccione esta opción para limitar la profundidad de corte al valor introducido.
