Es posible utilizar el cuadro de diálogo de Esquina bucle para crear trayectorias de esquina bucle.
Para abrir el cuadro de diálogo de Esquina bucle:
- En el cuadro de diálogo de Propiedades de figura de fresado, seleccione una pasada en la vista de árbol.
- Haga clic en Esquina bucle en la pestaña de Fresado para abrir el cuadro de diálogo de Esquina bucle.
Para activar esta técnica:
- Seleccione Activar trayectoria de esquina bucle.
- Haga clic en Aceptar para cerrar el cuadro de diálogo.
Es posible lograr un corte uniforme si se configura bien la anchura de corte. Es importante limitar y controlar la anchura de corte a la hora de mecanizar materiales de bloques duros en los que el paso lateral periférico programado es pequeño. La trayectoria de Esquina bucle es muy buena en el control de la anchura de corte. Yendo desde un paso lateral pequeño a una esquina cerrada o al corte de una ranura, produce un gran aumento del porcentaje de la anchura de corte, hasta un valor recíproco del porcentaje del paso lateral configurado en FeatureCAM. Por ejemplo, un paso lateral del 25% puede traer consigo un incremento de 4 veces la carga de la herramienta, mientras que el de uno del 5% puede ser hasta 20 veces la carga de la herramienta. Las siguientes imágenes recogen la anchura variable del corte de un movimiento de esquina y la anchura uniforme de los cortes de la trayectoria de esquina bucle.

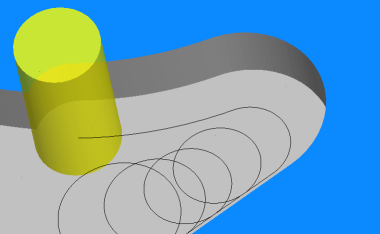

Se llama trayectoria de Esquina bucle por el movimiento en espiral de la herramienta alrededor de las esquinas al avanzar. Las esquinas redondeadas y las bucle no presentan ángulos cerrados en la trayectoria y la anchura del corte queda limitada por el tamaño del paso lateral seleccionado. Por los movimientos circulares adicionales y la carga de herramienta delimitada, se asume que el mecanizado de la misma cajera lleva más tiempo que los anteriores dos tipos de trayectorias. La trayectoria de esquina bucle mecaniza las esquinas y las ranuras varias veces. En cada una, la herramienta no corta más que la anchura de corte configurada. La imagen de más abajo representa la forma de una trayectoria de corte de esquinas bucle.
Opciones de esquina bucle
El Radio esquina es el radio de las trayectorias circulares (o trocoidales) que se insertan. Es necesario que el radio esquina sea mayor o igual que el Paso lateral.
El Ángulo mínimo es el umbral de inserción de trocoides. Cuando el ángulo que hay entre dos trayectorias es menor que este, no se insertan trayectorias circulares entre movimientos.
El Paso lateral es igual a la Distancia entre cortes. Aparece en este cuadro de diálogo para que pueda verse junto a otros parámetros relevantes.
