Crea trayectorias girando la pieza alrededor del eje índice. Normalmente, este eje es el Z en los documentos de torno/fresa y el X en los de fresado. El fresado rotatorio crea trayectorias que cortan superficies sin necesidad de envolturas. En los documentos de torno/fresa, es necesario que la opción de Utilizar herramienta X rotativa esté seleccionada en la figura, en la pestaña de Eje de herramienta, antes de crear la operación de rotación. Es necesario que el ángulo de la herramienta X también sea 0
.
Puede controlar el fresado rotatorio de cuatro ejes con la siguiente configuración.
Opciones de estrategia
Estos atributos están disponibles en la página de Estrategia del asistente de figura nueva y la pestaña de Estrategia del cuadro de diálogo de propiedades de figura.
Seleccione un estilo de mecanizado:
-
Lineal
Con el fresado rotatorio lineal la herramienta recorre el eje índice en línea recta y el eje rotatorio únicamente se utiliza al final de cada pasada para reposicionar la pieza.
-
Circular
En el fresado circular, la pieza rota con la herramienta en una posición fija, con un mecanizado circular. La herramienta después avanza la cantidad requerida y mecaniza el siguiente círculo.
- Espiral
El fresado espiral corta una espiral continua a lo largo de la longitud de la pieza. Para lograr un acabado limpio se corta un círculo en los dos extremos. Al ser la rotación continua, únicamente están disponibles las opciones de mecanizado de Material a la derecha y Material a la izquierda (por lo que es necesario que haya un cabezal rotatorio que pueda realizar un número ilimitado de rotaciones).
Desfase Y es la distancia a la que se evita cortar en el centro de la herramienta.
Opciones de fresado
Estos atributos están disponibles en la pestaña de Fresado del cuadro de diálogo de propiedades de figura.
Inicio/final del ángulo — Introduzca las posiciones angulares en las que desea que comience y finalice el mecanizado. Únicamente se aplica al fresado Lineal o al Circular. Los límites angulares se miden en sentido contrario a las agujas del reloj vistos desde el eje Z positivo. El área mecanizada está entre los ángulos inicial y final.

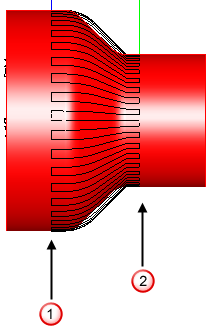

Coordenada inicial/final del índice — Para limitar el área de corte a lo largo del eje índice, defina Coordenada inicial del índice y Coordenada final del índice En los documentos de torno/fresa, estos parámetros controlan las extensiones de las trayectorias a lo largo del eje Z. En los documentos de fresado de cuatro ejes, se trata de valores que están a lo largo del eje índice.
Coord. inicial índice
Coord. final índice
Paso lateral — En el fresado Circular, introduzca la distancia entre los cortes circulares. En el fresado Espiral, introduzca la distancia que recorre la herramienta en una revolución completa a lo largo del eje índice.
Áng. paso lateral — En el fresado Lineal, introduzca la distancia entre los cortes lineales como un ángulo alrededor del eje índice.
