La electroerosión por hilo cuenta con dos formas de reconocimiento interactivo de figuras.
Con dos ejes, se pueden proyectar las superficies verticales desde un modelo sólido.
En el cuadro de diálogo de Figura nueva:
- Seleccione el tipo de figura de 2 ejes, haga clic en Extraer con reconocimiento de figuras y haga clic en Siguiente.
- Seleccione el sólido y haga clic en Siguiente.

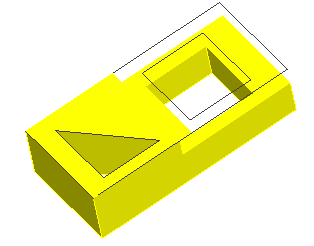

- La geometría se crea a partir de superficies verticales del sólido, como se ve más abajo. Encadene las curvas que desea utilizar en la Figura y complete el asistente.
Se pueden reconocer figuras de 4 ejes a partir de un conjunto de superficies regladas.
En el cuadro de diálogo de Figura nueva:
- Seleccione el tipo de figura de 4 ejes, haga clic en Extraer con reconocimiento de figuras y haga clic en Siguiente.
- Seleccione la curva de límite en el cuadro de diálogo de Límite de superficies y complete el asistente.
