Por ejemplo:
|

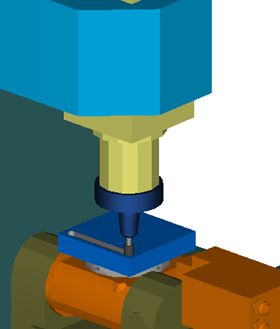

Con un ángulo de orientación de 0, la ranura se corta en la dirección Y de la máquina. |

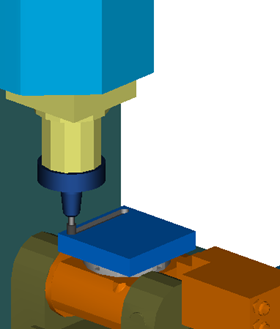

Con un ángulo de orientación de 90, la ranura se corta en la dirección X de la máquina. |
|
|
|
Esta opción únicamente se aplica cuando la máquina herramienta comienza en la singularidad (donde el eje Z de la máquina herramienta está alineado con el eje Z de la configuración). Si la máquina herramienta no está en la singularidad, se puede configurar la orientación del eje C de cualquiera de las siguientes maneras:
- Active la opción de Posición alternativa de 5 ejes para asignar a la orientación del eje C un valor de 0 o 180 grados.
- Active la opción de Usar origen de configuración como el punto cero de pieza del cuadro de diálogo de Posición de fijación de 5 ejes. Este método aplica la orientación del eje C a todas las configuraciones de la pieza pero no a operaciones individuales.
