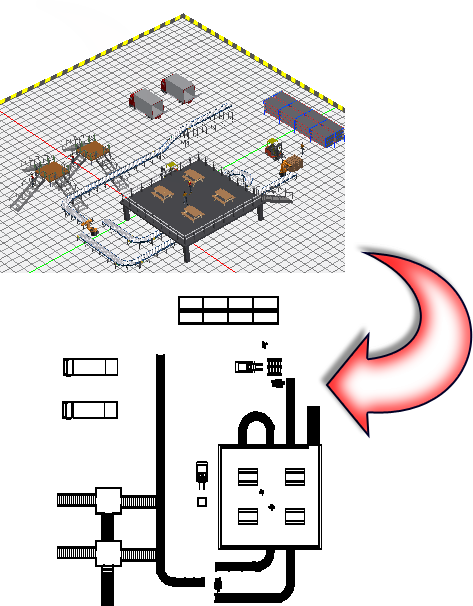

El layout de suelo de fábrica 3D se puede guardar como un dibujo 2D de AutoCAD en cualquier momento mediante el uso del comando Publicar/actualizar DWG. Una vez que el dibujo se haya publicado correctamente, tiene la opción de iniciar inmediatamente AutoCAD y abrir el dibujo en la ventana gráfica de AutoCAD.
El comando Publicar/actualizar DWG genera dos archivos de dibujo. El primero, 3dlayoutname_published.dwg, es el maestro que contiene referencias externas (xrefs) de la vista subyacente y todos los calcos subyacentes DWG. El segundo, 3dlayoutname_published_view.dwg, contiene la vista del dibujo 2D del layout de Inventor insertada en el espacio del modelo AutoCAD. Para ambos dibujos, 3dlayoutname es el nombre del layout de la fábrica actual. Ambos archivos de dibujo se guardan en la misma carpeta que el layout de la fábrica.
Publicar/actualizar DWG
- Haga clic en la ficha Factory
grupo Layout Publicar/actualizar DWG
. - Se crean dos archivos de dibujo y se guardan en la misma carpeta que el layout de la fábrica actual. El primer dibujo, 3dlayoutname_published.dwg, es el maestro que contiene referencias externas (xrefs) de la vista subyacente y todos los calcos subyacentes DWG. El segundo, 3dlayoutname_published_view.dwg, contiene la vista del dibujo 2D del layout de Inventor insertada en el espacio modelo de AutoCAD. Para ambos dibujos, 3dlayoutname es el nombre del layout de la fábrica actual. Nota: El archivo de plantilla de AutoCAD (.dwt) que se utiliza para la creación de DWG se selecciona automáticamente según el sistema de unidades en uso. Puede especificar un archivo de plantilla de dibujo diferente en la ficha Plantillas del cuadro de diálogo Opciones de Factory.
- Recibirá una notificación cuando el dibujo 3dlayoutname_published_view se publique correctamente y se le pedirá que lo abra en AutoCAD. Responda Sí o No según sea necesario.
- Después de abrir AutoCAD, es posible que deba ejecutar una operación Zoom todo o Zoom extensión para ver el dibujo.
