Activar y desactivar tipos de forzado - Referencia

Los tipos de forzado se pueden activar o desactivar para facilitar la colocación de los componentes en el layout de la fábrica.

Acceso: Ficha Factory panel Opciones Tipos de forzado

Forzar a suelo	Seleccione esta casilla para activar el forzado a suelo del layout. Por defecto, esta opción está activada. Consejo: Pulse F8 para desactivar temporalmente el parámetro Forzar a suelo cuando se arrastra un componente.
Forzar objetos a rejilla	Seleccione esta casilla para activar la capacidad de forzar a las líneas de la rejilla en el suelo del layout. El valor de Tolerancia al forzar a rejilla en el cuadro de diálogo Opciones de Factory define la distancia desde el puntero del ratón hasta el punto de rejilla para activar el forzado de cursor. Por defecto, este valor es 25 píxeles.
Forzar a boceto	Seleccione esta casilla para activar el forzado de cursor a un boceto de entidad que se ha colocado en el suelo. Cuando se fuerza a entidades de boceto, los puntos finales, los puntos medios y todos los demás puntos a lo largo de los bocetos de entidad se reconocen para ayudar a definir la posición de los componentes en el layout. Tolerancia de forzar a geometría de Inventor del cuadro de diálogo Opciones de Factory define la distancia desde el puntero del ratón al punto del boceto de entidad para activar el forzado. Por defecto, este valor es 5 píxeles.
Forzar a conector	Seleccione esta casilla para activar la capacidad de forzar a puntos del conector que están establecidos en componentes. Por defecto, esta opción está activada. El valor de Tolerancia al forzar a conector del cuadro de diálogo Opciones de Factory define la distancia desde el puntero del ratón hasta el conector para activar el forzado. Por defecto, el valor de Tolerancia al forzar a conector es 25 píxeles. Tolerancia de vista preliminar al forzar a conector controla la longitud de la banda elástica.

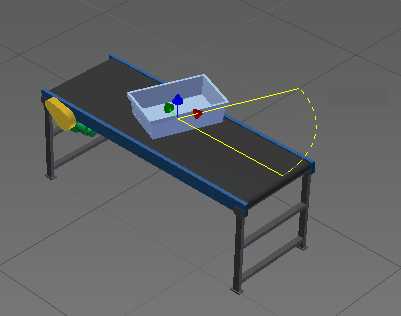

Forzar a superficie	Seleccione esta casilla para activar la capacidad para forzar a la superficie de un componente que se ha colocado en el layout de la fábrica. Por defecto, esta opción está desactivada. Tolerancia de forzar a geometría de Inventor del cuadro de diálogo Opciones de Factory define la distancia desde el puntero del ratón al punto de la superficie del componente para activar el forzado. Por defecto, este valor es 5 píxeles.

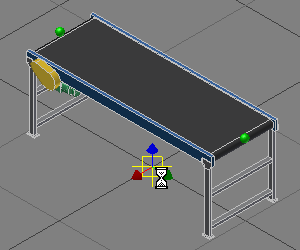

Forzar a vértice o arista	Seleccione esta casilla para activar la capacidad para forzar un componente al vértice o arista de un componente del layout de la fábrica. Por defecto, esta opción está desactivada. Tolerancia de forzar a geometría de Inventor del cuadro de diálogo Opciones de Factory define la distancia desde el puntero del ratón al vértice o la arista del componente para activar el forzado. Por defecto, este valor es 5 píxeles.
Forzar a capa subyacente DWG	Seleccione esta casilla para activar la capacidad de forzar a un objeto de dibujo 2D en una capa subyacente DWG. Puntos finales, puntos medios y cualquier punto a lo largo de la entidad son puntos de designación aceptables. Tolerancia de forzar a geometría de Inventor del cuadro de diálogo Opciones de Factory define la distancia desde el puntero del ratón al punto del objeto de dibujo 2D para activar el forzado. Por defecto, este valor es 5 píxeles.

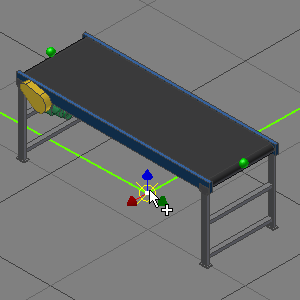

Forzar a línea de trayectoria	Seleccione esta casilla para activar la capacidad para forzar el cursor a intersecciones virtuales de puntos o vértices. Las líneas de trayectoria se utilizan en combinación con el comando Cambiar posición para colocar con más precisión los componentes. Por defecto, esta opción está activada. Tolerancia de forzar a línea de trayectoria en el cuadro de diálogo Opciones de Factory define la distancia desde el puntero del ratón hasta el punto de la línea de trayectoria para activar el forzado. Por defecto, este valor es 25 píxeles.
Forzar a nube de puntos	Seleccione esta casilla para activar la capacidad para forzar a un punto seleccionado en una nube de puntos. A continuación, puede utilizar la Cambiar posición para colocar de forma más precisa el componente con respecto a la nube de puntos. Por defecto, esta opción está desactivada. Tolerancia de forzar a geometría de Inventor del cuadro de diálogo Opciones de Factory define la distancia desde el puntero del ratón al punto de la nube para activar el forzado. Por defecto, este valor es 5 píxeles.
