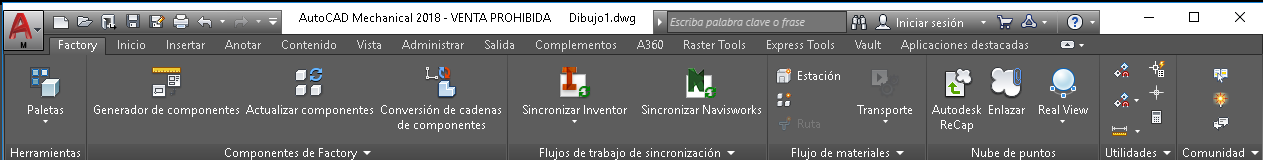

La interfaz de usuario de Factory Design está en la ficha Factory y se organiza en grupos denominados Herramientas, Componentes de Factory, Sincronizar flujos de trabajo, Flujo de materiales, Nube de puntos, Utilidades y Comunidad. Una combinación de paneles de Factory y AutoCAD estándar crean el entorno de trabajo de Factory por defecto.
AutoCAD Factory Design Utilities
Existen cuatro paletas asociadas a AutoCAD Factory Design Utilities: Explorador de componentes, Explorador de bloques, Flujo de materiales y Propiedades de Factory. Las paletas comparten el área del navegador y se pueden ajustar mediante métodos de campo de tamaño estándar. Los navegadores se pueden anclar en diferentes posiciones o dejarse flotando si se colocan fuera del marco de la aplicación.
- Explorador de componentes: proporciona acceso a los componentes instalados, los componentes de usuario y los componentes basados en la nube. Los componentes son recursos que juntos forman el contenido de una fábrica. Se pueden incluir las funciones arquitectónicas, equipos para la manipulación de material, el procesamiento de equipos, etcétera.
- Explorador de bloques: muestra una lista de todos los bloques del dibujo actual con los atributos de componente. Puede hacer doble clic en un nombre de bloque de la lista Explorador de bloques y publicar un componente en el entorno del generador de componentes.
- Flujo de materiales: proporciona acceso a las estaciones, las rutas y los productos definidos. Desde el explorador, se pueden administrar las definiciones de estos objetos de la fábrica. Los menús contextuales proporcionan acceso a comandos de uso frecuente.
- Propiedades de Factory: proporciona acceso a las propiedades de componentes de fábrica y a las propiedades del objeto del flujo de materiales.
Grupo Componentes de Factory
Las herramientas de Componentes de Factory ayudan a crear, editar y actualizar componentes.
- Generador de componentes: permite crear un componente de AutoCAD Factory a partir de un bloque 2D, asociarle un objeto 3D y definir su orientación. A continuación, el componente se puede publicar como un componente local, en Vault o en la nube. Una representación 3D del objeto aparece posteriormente cuando el layout de AutoCAD se sincroniza con Inventor Factory o con Navisworks Factory.
- Actualizar componentes: actualiza componentes obsoletos con los datos de componentes actuales.
- Descomponer por lotes: descompone bloques anidados, de modo que se puedan editar los componentes que contienen.
- Publicar por lotes: crea componentes a partir de bloques contenidos en archivos DWG.
- Buscar: busca componentes específicos en el layout y en la biblioteca de componentes en función de los criterios de búsqueda especificados.
- Exportar propiedades: exporta la información de propiedades de los componentes insertados en el layout activo. Las propiedades se exportan a un archivo .xls para su uso con otros sistemas.
- Almacén de componentes de Factory: permite acceder a una aplicación basada en Web que permite cargar, publicar, compartir y administrar componentes basados en la nube.
Grupo Sincronizar flujos de trabajo
Las herramientas de este grupo permiten crear un vínculo asociativo bidireccional entre un dibujo 2D de AutoCAD y un layout 3D de Inventor Factory y Navisworks Factory. El vínculo, denominado Layout Sync, se puede establecer entre Inventor o Navisworks y AutoCAD Architecture o AutoCAD Mechanical.
Grupo Flujo de materiales
Las herramientas de Flujo de materiales proporcionan un medio para definir los productos que se van a fabricar en las instalaciones, las estaciones donde se producen los procesos y las rutas entre estaciones. Cuando tenga un layout, puede analizar el coste del transporte y el uso de la máquina, así como el consumo eléctrico. Se pueden generar informes de los resultados de forma que se puedan comparar varios casos y documentar. Cuando el layout cumple los requisitos, se puede enviar a Inventor Factory donde se convierte en un calco subyacente 2D que se llena con componentes 3D.
- Importar datos: permite incorporar a una hoja de cálculo datos que generan información relacionada variable perteneciente al layout de fábrica.
- Exportar datos: proporciona un medio para almacenar y compartir información variable del layout en formato de hoja de cálculo.
- Generar informe: crea un informe para ayudarle a analizar los layouts de fábrica en relación con el coste de transporte y la utilización del equipo.
Grupo Nube de puntos
Estas herramientas permiten incorporar datos de nube de puntos en los dibujos.
- Autodesk ReCap: inicia ReCap para indexar exploraciones, y crear y editar archivos de proyecto de la nube de puntos.
- Enlazar: enlaza archivos de proyecto y exploración de la nube de puntos a un dibujo.
- Real View: controla la visualización de etiquetas e indicadores de la nube de puntos.
Grupo Utilidades
El grupo Utilidades presenta una colección de comandos comunes de AutoCAD, como MEDIRGEOM, ID, CALCURAPIDA, etc. También incluye el comando Conectar, que es único de AutoCAD Factory. Este comando conecta los componentes de la fábrica mediante la selección de conectores no consumidos (no usados) en los componentes.
Grupo Comunidad
- Ayuda de Factory: permite abrir la documentación de la Ayuda de AutoCAD Factory que se suministra con el producto.
- Novedades: muestra información acerca de las nuevas funciones de su versión de Autodesk Factory Design Utilities.
- Foro de discusión: le lleva directamente a los temas de discusión en línea relacionados con Factory.
- YouTube: ofrece un vínculo a información general y vídeos paso a paso en el canal de Autodesk Factory Design en YouTube.
- Compartir ideas: ofrece acceso a IdeaStation, donde se pueden compartir ideas con el equipo de desarrollo de Factory sobre cómo mejorar Factory Design.
