A continuación, taladre el único agujero de 4,5 mm.
- En la cinta de opciones, pulse
ficha CAM
panel Taladrado
Taladrar
.
Ficha Herramienta
- En la ficha Herramienta, haga clic en el botón
. - En la biblioteca de herramientas Bibliotecas de ejemplo > Aprendizaje, seleccione la herramienta Taladro #33 Ø4,5 mm.
- Haga clic en
para cerrar el cuadro de diálogo Biblioteca de herramientas.
Ficha Geometría
- Haga clic en la ficha Geometría. Asegúrese de que Caras seleccionadas esté seleccionada en el menú desplegable Modo de agujero: y el botón de selección Caras de agujero esté activo.

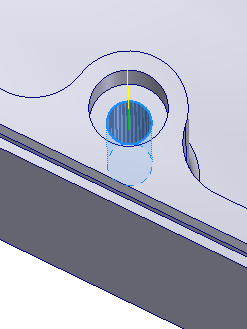

- Seleccione la cara cilíndrica inferior del último agujero.
Ficha Alturas
Dado que este agujero está escariado, el cilindro se inicia un poco más bajo. Realice los ajustes necesarios al hacer que el superior se inicie desde la parte superior del material.
- Haga clic en la ficha Alturas.
- En el menú desplegable Altura superior, seleccione Parte superior del material.
Ficha Ciclo
- Haga clic en la ficha Ciclo y seleccione Rotura de viruta: retracción parcial en el menú desplegable Tipo de ciclo:.
Iniciar el cálculo
- Haga clic en
en la parte inferior del cuadro de diálogo Operación; o bien pulse con el botón derecho del ratón en la ventana gráfica y seleccione Aceptar en el menú de marcado para iniciar automáticamente el cálculo de la ruta de herramienta.
La ruta de herramienta se calcula y se muestra en la ventana gráfica.
Continúe con Para mecanizar el escariado...
