Utilice la estrategia Cajera 2D con una herramienta de punta plana de 4 mm para mecanizar el escariado en el único agujero de 4,5 mm.
- En la cinta de opciones, haga clic en
ficha CAM
panel Fresado 2D
Cajera 2D
.
Ficha Herramienta
Para esta cajera, se necesita una herramienta plana con un diámetro inferior a 4,5 mm para penetrar en el agujero pretaladrado.
- En la ficha Herramienta, haga clic en el botón
para abrir el cuadro de diálogo Biblioteca de herramientas. - En Bibliotecas de ejemplo > Aaprendizaje, seleccione la herramienta Plana 5 - Ø4 mm.
- Haga clic en
para cerrar el cuadro de diálogo Biblioteca de herramientas.
Ficha Geometría
- Haga clic en la ficha Geometría. Asegúrese de que el botón Selecciones de cajera esté activo.

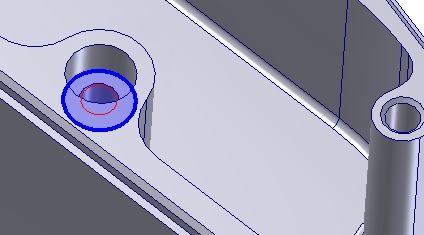

- Seleccione la arista de la parte inferior del escariado.
Ficha Pasadas
En la ficha Pasadas, cambie los valores de los parámetros siguientes y deje los demás con sus valores por defecto.
- Defina la Sobrepasada máxima en: 0,5 mm
- Desactive la casilla de verificación Material a dejar.
Ficha Vinculación
Para asegurarse de que la herramienta entre en el centro del agujero, desactive la entrada.
- Haga clic en la ficha Vinculación.
- Expanda el grupo Direcciones y transiciones y desactive la casilla de verificación Entrada.
- Defina el valor de Distancia de salida lineal en: 0,0 mm
- Defina el valor de Radio de salida horizontal en: 1,0 mm
- Expanda el grupo Rampa y seleccione Penetración en el menú desplegable Tipo de rampa:.
Ahora, ajuste la salida ligeramente para obtener una salida más suave.
Por último, haga que la herramienta penetre en el agujero pretaladrado.
Iniciar el cálculo
- Haga clic en
en la parte inferior del cuadro de diálogo Operación; o bien haga clic con el botón derecho en la ventana gráfica y seleccione Aceptar en el menú de comandos frecuentes para iniciar automáticamente el cálculo de la ruta de herramienta.
La ruta de herramienta debe aparecer como se muestra a continuación.
Continúe con Para mecanizar los avellanados...
