Esta operación mecaniza una rosca externa (M20 x 2,5) en la parte frontal del eje con muñón central. Utilice la estrategia Rosca para generar la ruta de herramienta para la operación de roscado.
- En la cinta de opciones, haga clic en
Ficha CAM
panel Torneado
Rosca
.
Ficha Herramienta
- En la ficha Herramienta, haga clic en
. - Haga clic en el botón
para añadir una nueva herramienta para la operación de roscado. - En la ficha Insertar, seleccione Roscado desde el menú desplegable Tipo:. A continuación, seleccione Perfil ISO triangular completo en el menú desplegable Forma: para la inserción. Defina el Paso de rosca en 2,5 mm (M20 x 2,5). Deje el resto de valores en sus valores por defecto.
- En la ficha Soporte del menú desplegable Estilo:, seleccione el soporte Roscado recto con los valores por defecto.
- Haga clic en el botón
para crear la herramienta. - Haga clic en
para cerrar el cuadro de diálogo Biblioteca de herramientas.
Ficha Geometría
- Haga clic en la ficha Geometría.

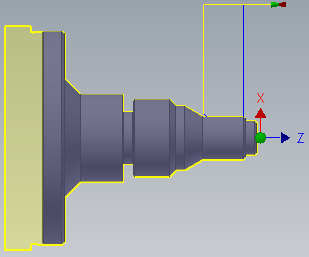

- Haga clic en el botón Caras de rosca y seleccione la cara de la pieza que se muestra a continuación donde se realizará la operación de rosca.
La cara de rosca seleccionada
Debido a que las roscas no abarcan toda el área seleccionada, es necesario definir un confinamiento para la operación.
- Active el grupo Confinamiento.
- Cambie el Desfase de material de la parte frontal a: 0 mm
- Cambie el Desfase de material de la cara posterior a: 2 mm
Ficha Pasadas
- Haga clic en la ficha Pasadas.
- Seleccione Derecha en el menú desplegable Sentido de roscado:.
- Cambie Profundidad de rosca a: 2 mm
- Cambie Paso de rosca a: 2,5 mm
- Dado que la rosca no termina en un acanalado, asegúrese de que la casilla de verificación Desvanecer final de rosca esté activada para difuminar la rosca al final.
- Cambie Número de reducciones: a: 8
Iniciar el cálculo
- Haga clic en en la parte inferior del cuadro de diálogo Operación; o bien haga clic con el botón derecho del ratón en la ventana gráfica y seleccione Aceptar en el menú de comandos frecuentes para iniciar automáticamente el cálculo de la ruta de herramienta.
Ahora se calcula la ruta de herramienta y aparece una vista preliminar en la ventana gráfica.
Continúe con Para cortar la pieza...
