Para crear una configuración de torneado

Para comenzar con el aprendizaje de torneado, defina los parámetros de configuración comunes.

1. En la cinta de opciones, haga clic en ficha CAM panel Trabajo Configuración .

Se muestra el cuadro de diálogo de operación Configuración con la ficha Configuración activa.

Ficha Configuración

1. En el grupo Configuración, seleccione Torneado o fresado/torneado en el menú desplegable Tipo de operación:.
2. En el grupo Sistema de coordenadas de trabajo (SCT), seleccione Parte frontal del material en el menú desplegable Origen:.

Ficha Material

1. Haga clic en la ficha Material en la parte superior del cuadro de diálogo Operación.

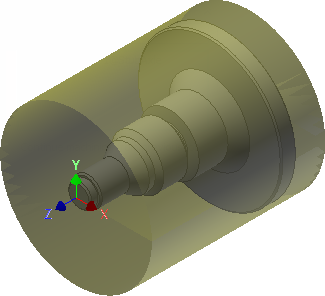

2. Seleccione Cilindro de tamaño fijo en el menú desplegable Modo:.
3. Cambie el valor de Diámetro a: 105 mm
4. Cambie el valor de Longitud a: 120 mm
5. Seleccione Desfase desde la parte frontal en el menú desplegable Posición del modelo:.
6. Cambie Desfase a: 2 mm
7. Cambie Redondear por exceso al más próximo a: 0,1 mm
8. Haga clic en el botón , o haga clic con el botón derecho en la ventana gráfica y seleccione Aceptar desde el menú de comandos frecuentes para salir de Configuración y cerrar el cuadro de diálogo Operación.

Continúe con Para orientar el material cilíndrico...
