Utilice la estrategia Cara para mecanizar la cara frontal del material.
- En la cinta de opciones, haga clic en
ficha CAM
panel Torneado
Cara
.
De este modo se crea una nueva operación de orientación y se abre el cuadro de diálogo Operación donde se pueden editar los parámetros individuales que controlan la ruta de herramienta, así como seleccionar la geometría real para mecanizar.
Cada ficha del cuadro de diálogo Operación está dividida en una serie de grupos. En este aprendizaje, los parámetros necesarios se cambian en cada grupo apropiado a medida que avanza.
Ficha Herramienta
- En la ficha Herramienta, haga clic en
. - De este modo, se abre la Biblioteca de herramientas, donde puede seleccionar las herramientas existentes en una biblioteca o definir una nueva herramienta.
- En la biblioteca de herramientas Bibliotecas de ejemplo > Herramientas de torneado de ejemplo, seleccione la herramienta #1 - CNMT09T308.
- Haga clic en
para cerrar el cuadro de diálogo Biblioteca de herramientas.
Ficha Geometría
- Haga clic en la ficha Geometría.
Por defecto, la operación de orientación mecaniza toda la cara frontal del material. Es exactamente lo que se necesita en esta operación, por lo que no es necesario definir ningún confinamiento o modelo.
Ficha Radios
- Haga clic en la ficha Radios.
- Se mostrará una vista preliminar de los límites de radio.
- Deje los valores por defecto.

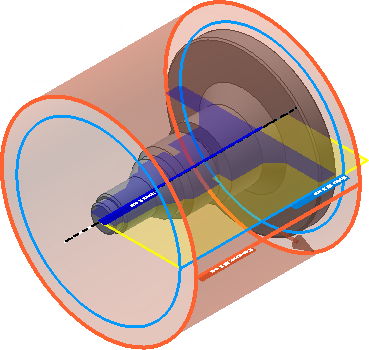

Vista preliminar de los límites de radio para la operación de orientación
Ficha Pasadas
Los parámetros del grupo Pasadas controlan la disposición de la ruta de herramienta de orientación real.
- Haga clic en la ficha Pasadas.
- Active la casilla de verificación Varias pasadas.
- Cambie el valor de Número de sobrepasadas a: 2
Iniciar el cálculo
- Haga clic en
en la parte inferior del cuadro de diálogo Operación; o bien haga clic con el botón derecho del ratón en la ventana gráfica y seleccione Aceptar en el menú de comandos frecuentes para iniciar automáticamente el cálculo de la ruta de herramienta.

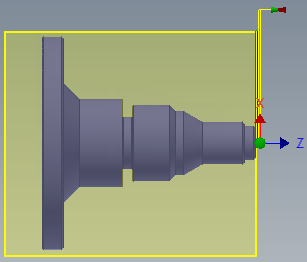

Ahora se calcula la ruta de herramienta y aparece una vista preliminar en la ventana gráfica.
Continúe con Para mecanizar un perfil de torneado...
