Para mecanizar un perfil de torneado

A continuación, mecanice el perfil de la pieza para eliminar la mayoría del material sobrante. Para ello, utilice la estrategia Perfil con la misma herramienta utilizada en la operación anterior.

1. En la cinta de opciones, haga clic en ficha CAM panel Torneado Perfil .

Ficha Herramienta

1. En la ficha Herramienta, haga clic en .
2. La herramienta anterior #1 - CNMT09T308 aún debería estar seleccionada.
3. Active la casilla de verificación Permitir acanalado.

Ficha Geometría

Esto es necesario para mecanizar un poco más allá de la cara posterior de la pieza y para limpiar el área de corte y el empalme. Se debe definir un confinamiento para extender la operación sobre los límites de la pieza.

1. Haga clic en la ficha Geometría.
2. Active el grupo Confinamiento.
3. Cambie Desfase de material de la cara posterior a: 5 mm

Ficha Pasadas

1. Haga clic en la ficha Pasadas.
2. Active la casilla de verificación Pasadas de acabado.
3. Active el grupo Pasadas de desbaste.
4. Cambie Reducción de desbaste máxima a: 2 mm

Iniciar el cálculo

1. Haga clic en en la parte inferior del cuadro de diálogo Operación; o bien haga clic con el botón derecho del ratón en la ventana gráfica y seleccione Aceptar en el menú de comandos frecuentes para iniciar automáticamente el cálculo de la ruta de herramienta.

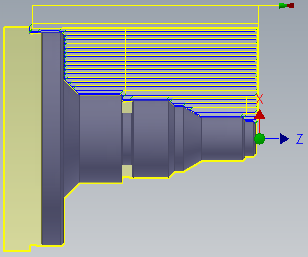

Ahora se calcula la ruta de herramienta y aparece una vista preliminar en la ventana gráfica.

Continúe con Para mecanizar un acanalado...
