Para mecanizar un acanalado

A continuación, necesitamos mecanizar el acanalado central y limpiar las esquinas y los ángulos. Esto se debe a que la operación anterior dejó material en estas áreas debido al radio de esquina de la inserción que se utilizó. Es posible realizar ambas tareas en una única operación con la estrategia Acanalado para eliminar el exceso de material.

1. En la cinta de opciones, haga clic en ficha CAM panel Torneado Acanalado .

Ficha Herramienta

1. En la ficha Herramienta, haga clic en para abrir la Biblioteca de herramientas.
2. Haga clic en el botón para añadir una nueva herramienta.
3. En la ficha Insertar, seleccione Acanalado desde el menú desplegable Tipo:. A continuación, seleccione Cuadrado en el menú desplegable Forma: para especificar la punta de la herramienta y escriba los valores siguientes:
   • Radio de esquina: 0,25 mm
   • Anchura del acanalado: 2,5 mm
   • Anchura: 2,2 mm

   Deje el resto de valores en sus valores por defecto.

4. En la ficha Soporte, seleccione Acanalado externo desde el menú desplegable Estilo:.
5. Cambie el valor de Longitud de la cabeza a: 50 mm
6. En la ficha Configuración, seleccione Insertar centro desde el menú desplegable Compensación:.
7. Haga clic en el botón para seleccionar la herramienta de la operación y cerrar el cuadro de diálogo de la herramienta. Esta misma herramienta se utilizará posteriormente para una operación de partición.
8. Haga clic en para cerrar el cuadro de diálogo Biblioteca de herramientas.

Ficha Geometría

Ahora elimine el material que la operación anterior no eliminó.

1. Haga clic en la ficha Geometría.
2. Active el grupo Mecanizado de apoyo.

Ficha Pasadas

Los parámetros del grupo Pasadas controlan cómo se calcula la ruta de herramienta del acanalado.

1. Haga clic en la ficha Pasadas.
2. Active la casilla de verificación Pasadas de acabado.
3. Active el grupo Pasadas de desbaste.

Iniciar el cálculo

1. Haga clic en en la parte inferior del cuadro de diálogo Operación; o bien haga clic con el botón derecho del ratón en la ventana gráfica y seleccione Aceptar en el menú de comandos frecuentes para iniciar automáticamente el cálculo de la ruta de herramienta.

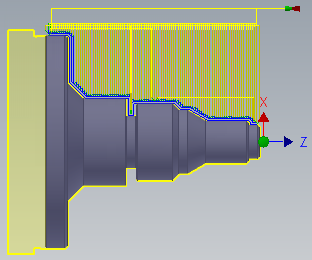

Ahora se calcula la ruta de herramienta y aparece una vista preliminar en la ventana gráfica.

Continúe con Para cortar una rosca externa...
