Tres de los agujeros de taladro tienen pequeños avellanados que se pueden mecanizar en una sola operación Taladrar con una herramienta de avellanado.
- En la cinta de opciones, haga clic en
ficha CAM
panel Taladrado
Taladrar
.
Ficha Herramienta
- En la ficha Herramienta, haga clic en el botón
. - En Bibliotecas de ejemplo > Aprendizaje, seleccione la herramienta Avellanado #60 - Ø10 mm 90°.
- Haga clic en
para cerrar el cuadro de diálogo Biblioteca de herramientas.
Ficha Geometría
- Active la casilla de verificación Seleccionar el mismo diámetro.
- Seleccione la cara avellanada de uno de los agujeros.
Las caras avellanadas de los otros dos agujeros se seleccionan automáticamente porque son idénticas a la primera
Iniciar el cálculo
- Haga clic en
en la parte inferior del cuadro de diálogo Operación; o bien, pulse con el botón derecho del ratón en la ventana gráfica y seleccione Aceptar en el menú de marcado para iniciar automáticamente el cálculo de la ruta de herramienta.

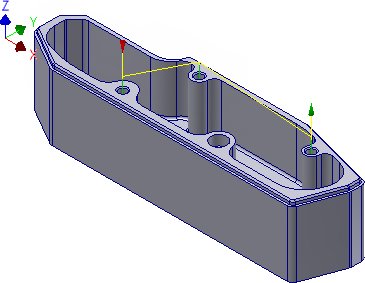

La ruta de herramienta debe aparecer como se muestra en la imagen siguiente:
Continúe con Para mecanizar el chaflán...
