Procedimiento para trabajar con versiones posteriores de archivos de pieza

Haga referencia a versiones posteriores (versiones más recientes) de los archivos de pieza de Inventor en una versión anterior de Inventor.

Debe tener instaladas las últimas actualizaciones correspondientes a su versión de Inventor para poder admitir archivos de Inventor. Las actualizaciones se pueden descargar a través de la aplicación de escritorio de Autodesk o desde https://manage.autodesk.com. No habrá actualizaciones de las versiones anteriores de Inventor, dado que ya no son compatibles.

Para insertar una versión posterior de un archivo de pieza

Con este flujo de trabajo, se crea una referencia a una versión posterior de un archivo de pieza en un archivo de ensamblaje.

1. Inserte una versión posterior de un archivo de pieza en un archivo de ensamblaje: en la cinta de opciones, haga clic en la ficha Ensamblar panel Componente Insertar.

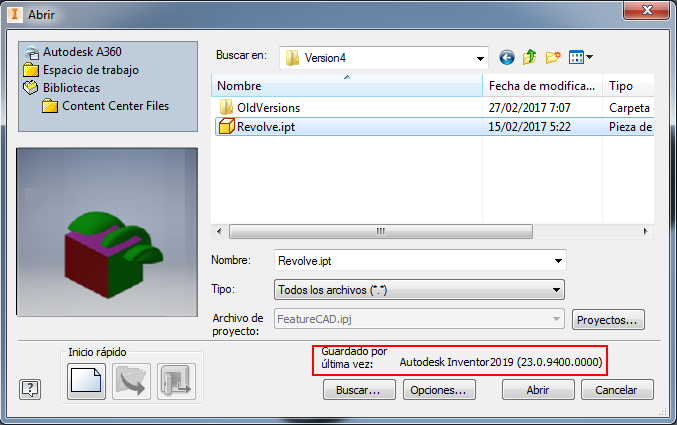

2. Busque y seleccione el archivo de pieza (.ipt) que quiera insertar. Se muestra la versión de Inventor en la que el archivo se guardó por última vez.



3. Si lo desea, haga clic en Opciones para abrir el cuadro de diálogo Opciones de archivo y especifique la representación de vista del diseño. Pulse Aceptar.
4. En el cuadro de diálogo Insertar componente, haga clic en Abrir. Los cuerpos sólidos y de superficie se crean.

   Puede insertar cuantos ejemplares sean necesarios.

Archivo resultante

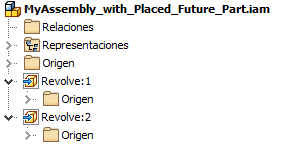

• El navegador muestra el archivo de una versión posterior al que se hace referencia.



• Puede cambiar la representación del archivo de una versión posterior insertado desde el nodo del navegador; para ello, haga clic el botón derecho en la opción de menú Editar representación.
• El archivo de una versión posterior insertado se puede reemplazar por otro componente desde el nodo del navegador; para ello, use la opción del menú contextual Componente Reemplazar todo. El reemplazo de componentes por un archivo de una versión posterior no es posible

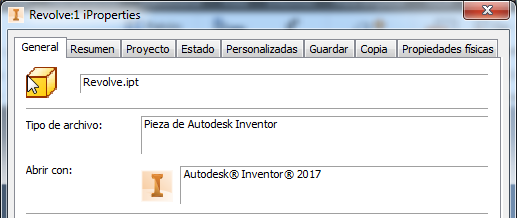

• Las iProperties de la pieza de una versión posterior están disponibles.



• El archivo de ensamblaje se puede guardar y volver a abrir en cualquier instalación de Inventor de la misma versión.

Para abrir o derivar una versión posterior de un archivo de pieza

Con este flujo de trabajo, se crea una referencia a una versión posterior de un archivo de pieza de Inventor en un archivo de pieza.

1. Opte por una de las posibilidades siguientes:
   • Archivo Abrir.
   • En un archivo de pieza: en la cinta de opciones, haga clic en la ficha Administrar panel Insertar Derivar .
2. Busque y seleccione el archivo de pieza (.ipt) que quiera abrir.



3. Si lo desea, haga clic en Opciones para abrir el cuadro de diálogo Opciones de archivo, especifique la representación de vista del diseño y haga clic en Aceptar.
4. En el cuadro de diálogo Abrir archivo, haga clic en Abrir. Los cuerpos sólidos y de superficie se crean.
5. En el cuadro de diálogo Pieza de versión posterior derivada puede incluir o excluir cuerpos sólidos y de superficie.
6. Pulse Aplicar para guardar los cambios.

Archivo resultante

• El navegador muestra el archivo de una versión posterior al que se hace referencia.



• La operación de pieza derivada se puede editar.
• El archivo de pieza se puede guardar y volver a abrir en cualquier instalación de Inventor de la misma versión.
