Procedimiento para trabajar con versiones posteriores de archivos de ensamblaje

Haga referencia a versiones posteriores (versiones más recientes) de los archivos de ensamblaje de Inventor en una versión anterior de Inventor.

Debe tener instaladas las últimas actualizaciones correspondientes a su versión de Inventor para poder admitir archivos de Inventor de una versión posterior. Las actualizaciones se pueden descargar a través de la aplicación de escritorio de Autodesk o desde https://manage.autodesk.com. No habrá actualizaciones de las versiones anteriores de Inventor, dado que ya no son compatibles.

Para colocar o abrir una versión posterior de un archivo de ensamblaje

Con este flujo de trabajo, se crea una referencia a una versión posterior de un archivo de ensamblaje en un archivo de ensamblaje.

1. Abra o inserte una versión posterior de un archivo de ensamblaje:
   • Archivo Abrir.
   • En un archivo de ensamblaje, en la cinta de opciones, haga clic en la ficha Ensamblar panel Componente Insertar.
2. Busque y seleccione el archivo de ensamblaje (.iam) que quiera abrir.



3. Si lo desea, haga clic en Opciones para abrir el cuadro de diálogo Opciones de archivo y especifique la vista de diseño y la representación posicional. Pulse Aceptar.
4. En el cuadro de diálogo Insertar componente, haga clic en Abrir. Los cuerpos sólidos y de superficie se crean.

   Puede insertar cuantos ejemplares sean necesarios.

Archivo resultante

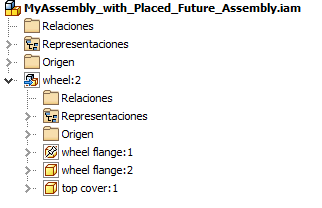

• El navegador muestra el archivo de una versión posterior al que se hace referencia. Los nodos de componentes son diferentes de los componentes nativos de Inventor.



• Puede cambiar la representación del archivo de una versión posterior insertado desde el nodo del navegador; para ello, haga clic el botón derecho en la opción de menú Editar representación.
• El archivo de una versión posterior insertado se puede reemplazar por otro componente desde el nodo del navegador; para ello, use la opción del menú contextual Componente Reemplazar todo. El reemplazo de componentes por un archivo de una versión posterior no es posible

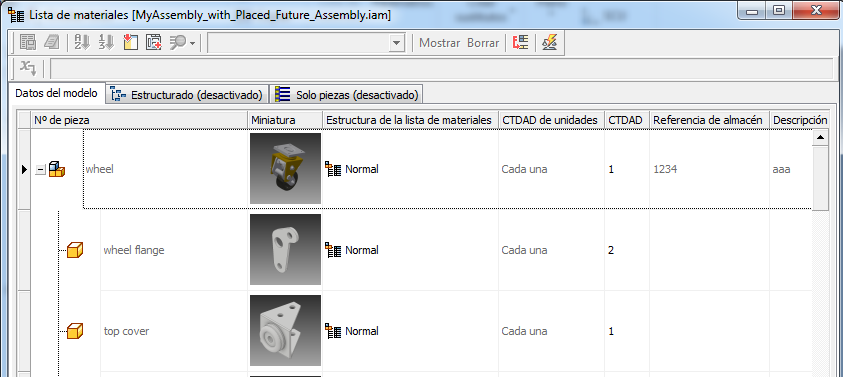

• La lista de materiales muestra los componentes a los que se hace referencia en el ensamblaje.

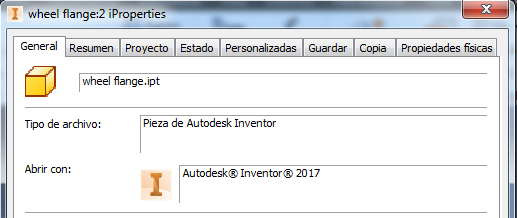

• Las iProperties de las piezas de una versión posterior están disponibles.



• El ensamblaje se puede guardar y volver a abrir en cualquier instalación de Inventor de la misma versión.

Para derivar una versión posterior de un archivo de ensamblaje

Con este flujo de trabajo, se crea una referencia a una versión posterior de un archivo de ensamblaje en un archivo de pieza.

1. En un archivo de pieza: en la cinta de opciones, haga clic en la ficha Administrar panel Insertar Derivar .
2. Busque y seleccione el archivo de ensamblaje (.iam) que quiera abrir.



3. Si lo desea, haga clic en Opciones para abrir el cuadro de diálogo Opciones de archivo y especifique la vista de diseño y la representación posicional. Pulse Aceptar.
4. En el cuadro de diálogo Abrir archivo, haga clic en Abrir. Los cuerpos sólidos y de superficie se crean.

Archivo resultante

• El navegador muestra el archivo de una versión posterior al que se hace referencia.



• La operación de ensamblaje derivado se puede editar.
• El archivo se puede guardar y volver a abrir en cualquier instalación de Inventor de la misma versión.
