Ejemplo: rejillas a diferentes alturas

Revit solo exportará ejes de rejilla en Nivel base - Alzado 0. Los ejes de rejilla de otros niveles se proyectarán en Nivel base. Al importar o sincronizar en Revit un archivo .smlx en Advance Steel, todas las rejillas se crearán en la coordenada Z = 0 del SCU.

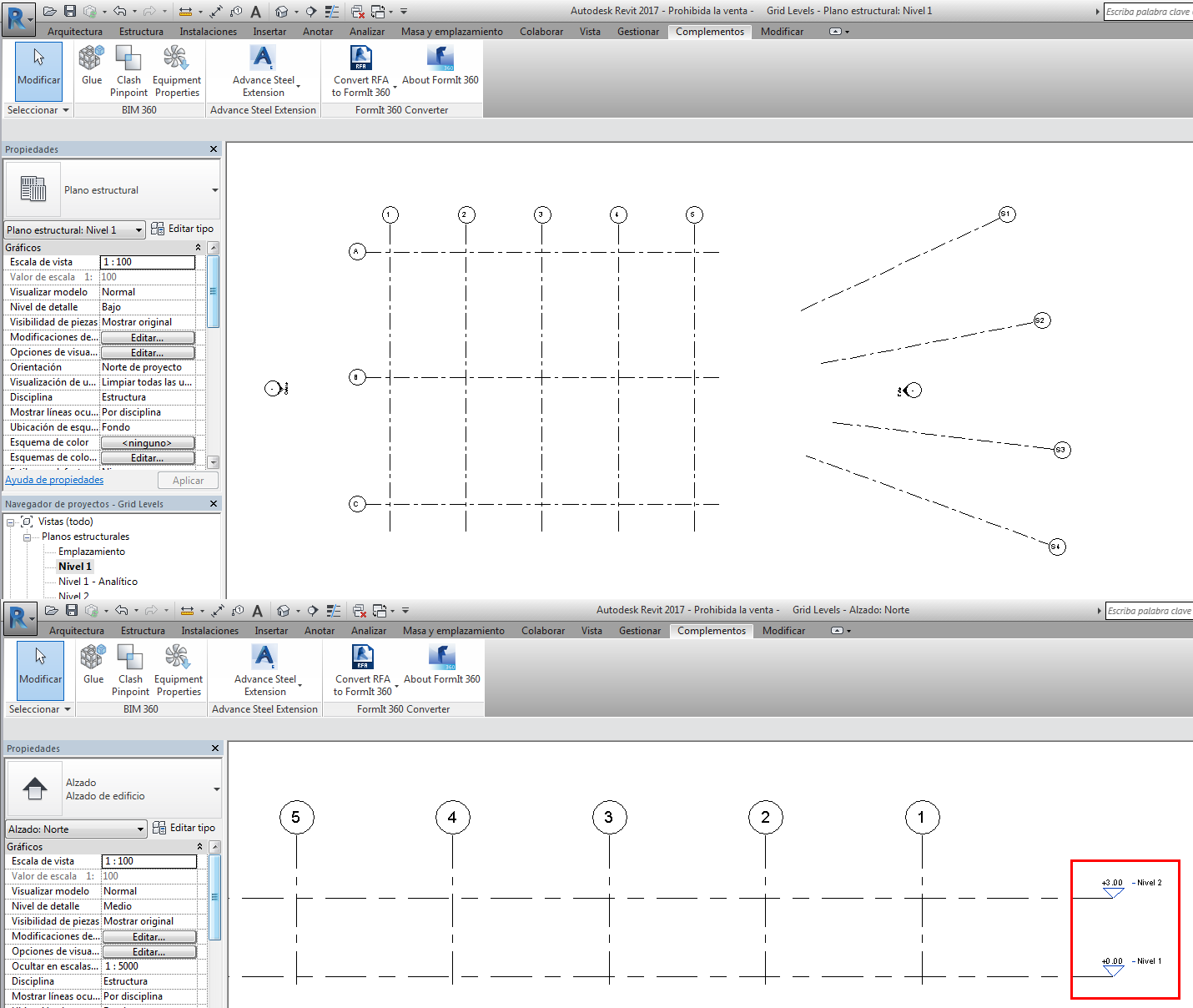

En el ejemplo siguiente, se muestra una rejilla creada en Revit, visible en Nivel 1 y Nivel 2:

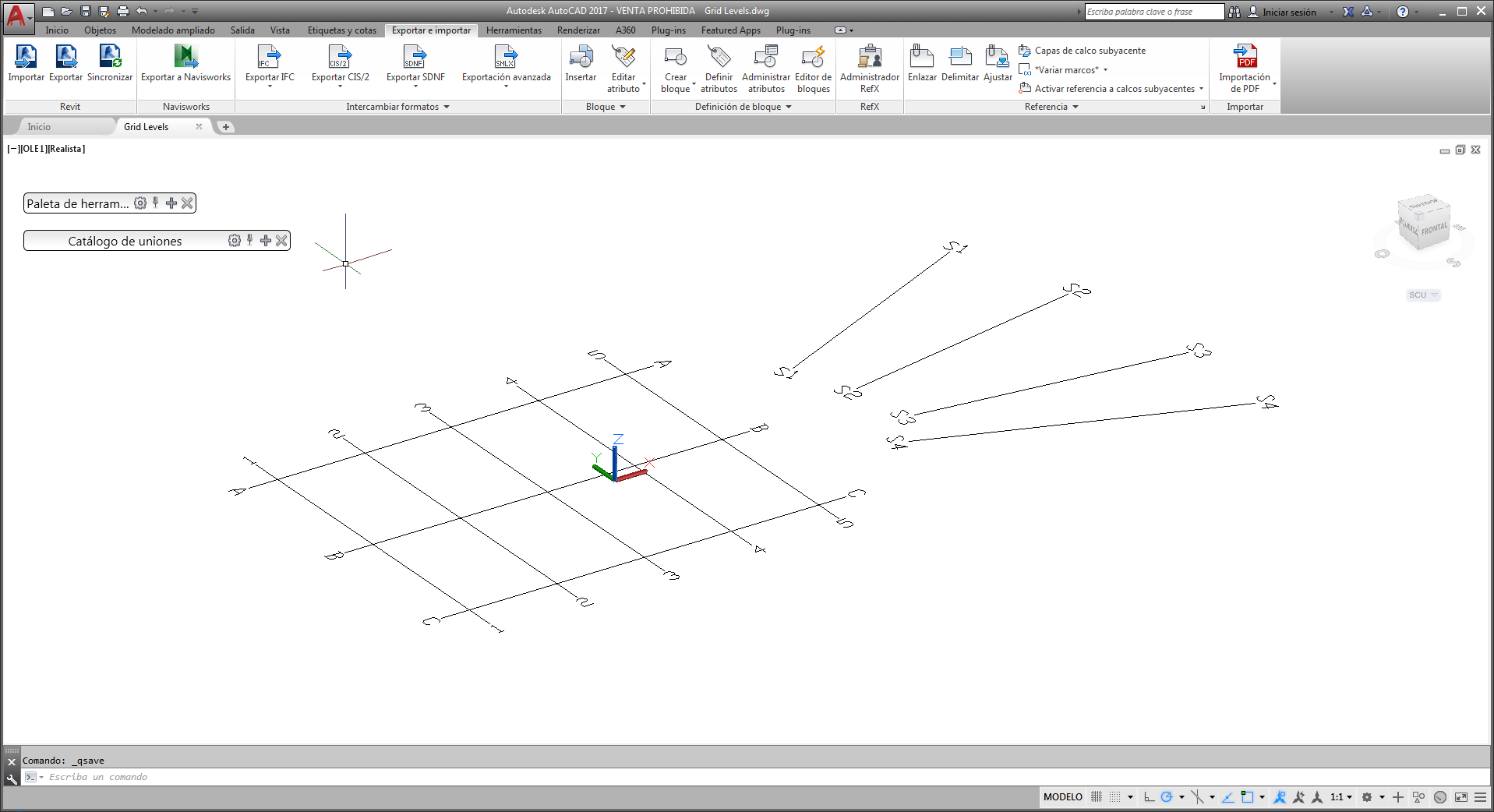

Si este modelo se importa a Advance Steel, solo habrá una rejilla, creada en la coordenada Z = 0 del SCU (Nivel base):

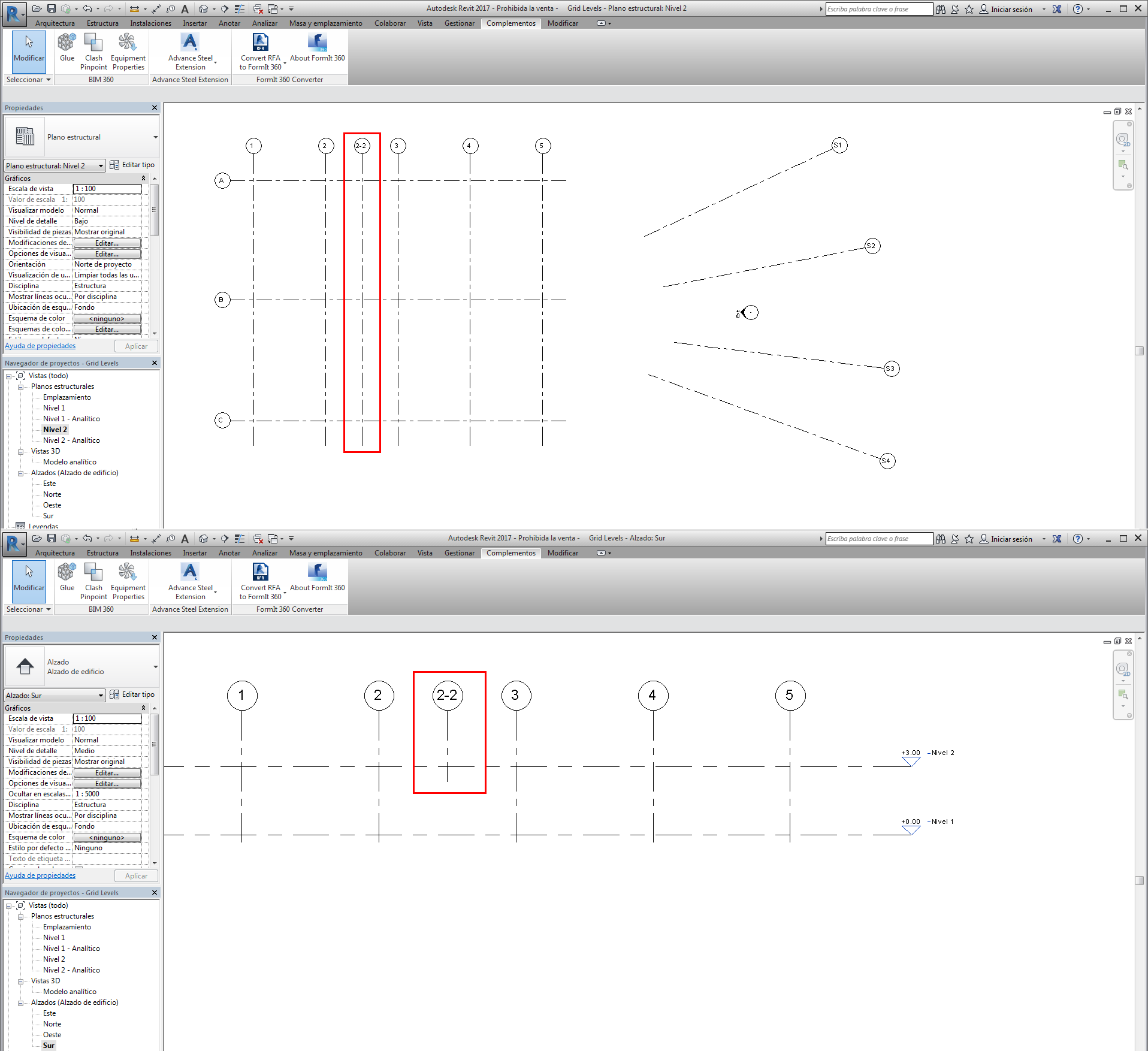

Si se crea una rejilla adicional en Revit (por ejemplo, 2-2), solo visible en Nivel 2, y se exporta a smlx y se sincroniza en Advance Steel, la rejilla se creará en el nivel inferior:

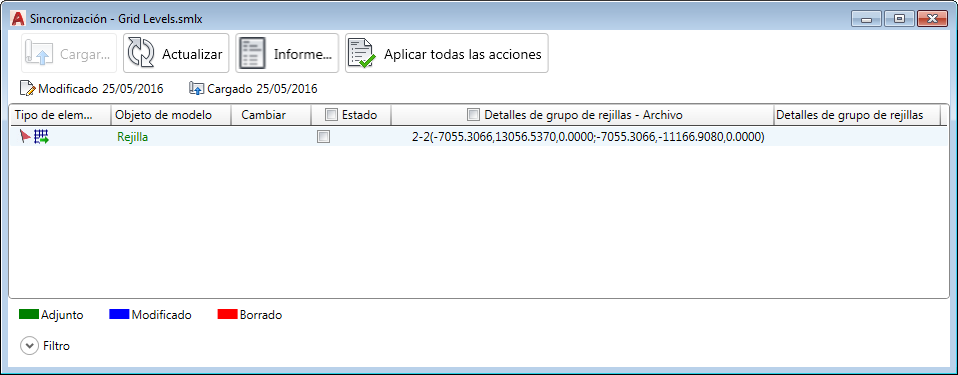

Tras cargar el archivo smlx de Revit, el cuadro de diálogo Sincronización de Advance Steel se mostrará del modo siguiente:

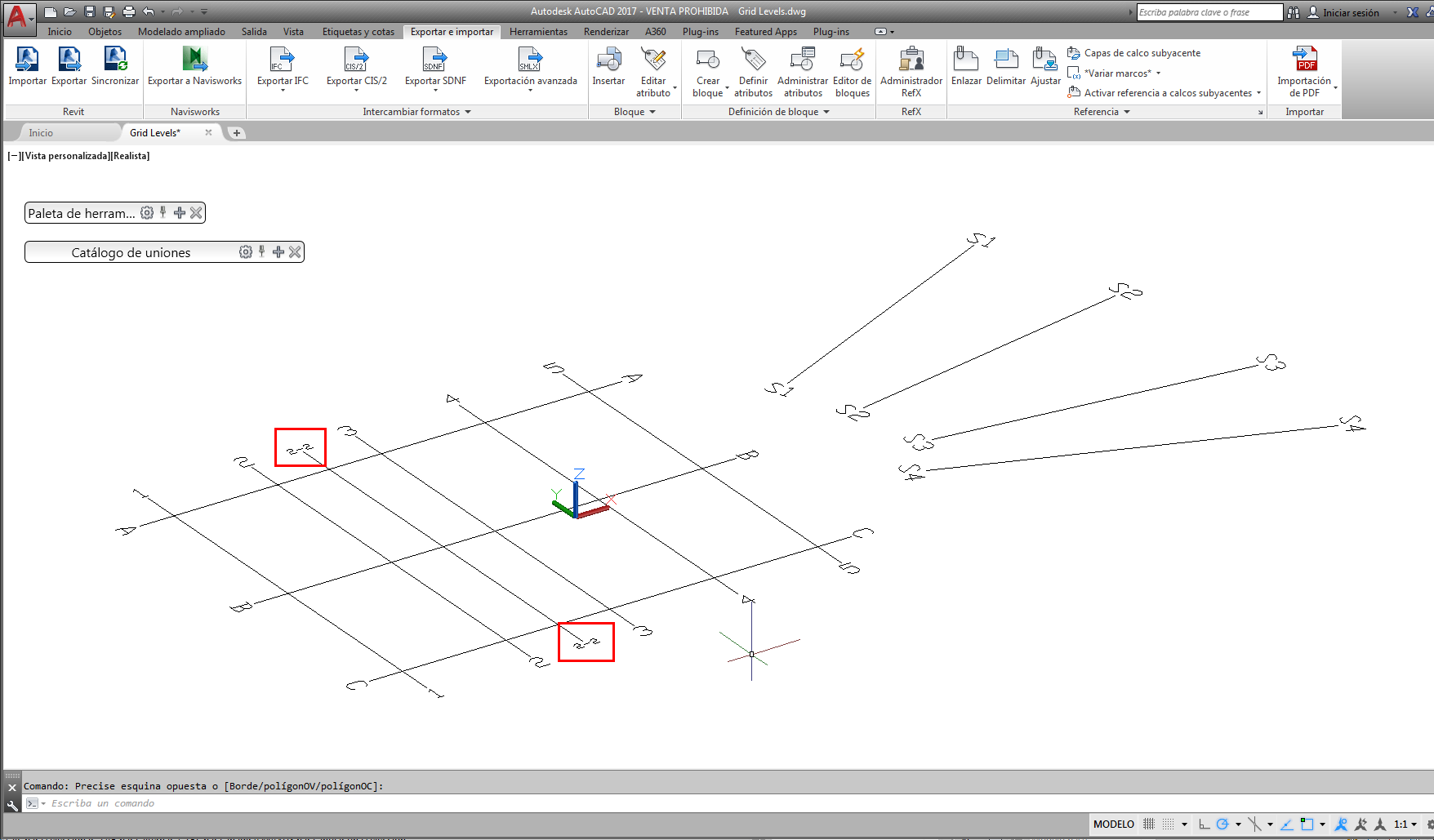

Si selecciona y aplica la línea anexada en Advance Steel, la línea de rejilla se añadirá en su proyección en el nivel base:

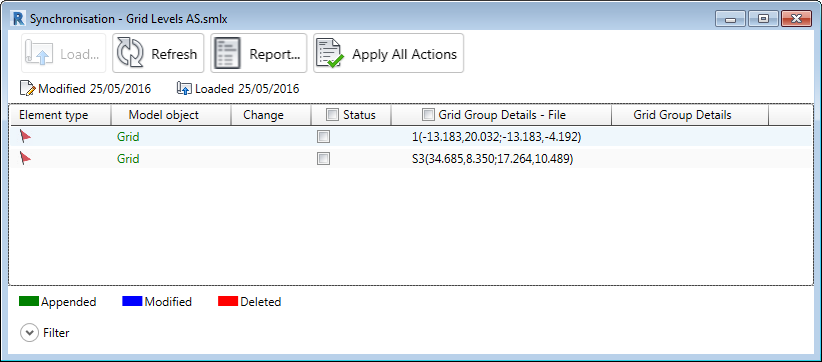

Las rejillas de Advance Steel estarán visibles en Revit solo en el nivel en el que se crearon. En el ejemplo siguiente, la rejilla Label 1 y LabelS3 se copiaron en Advance Steel. Si el modelo se exporta a smlx y los cambios se sincronizan en Revit, las rejillas 1 y S3 solo estarán visible en Nivel 2:

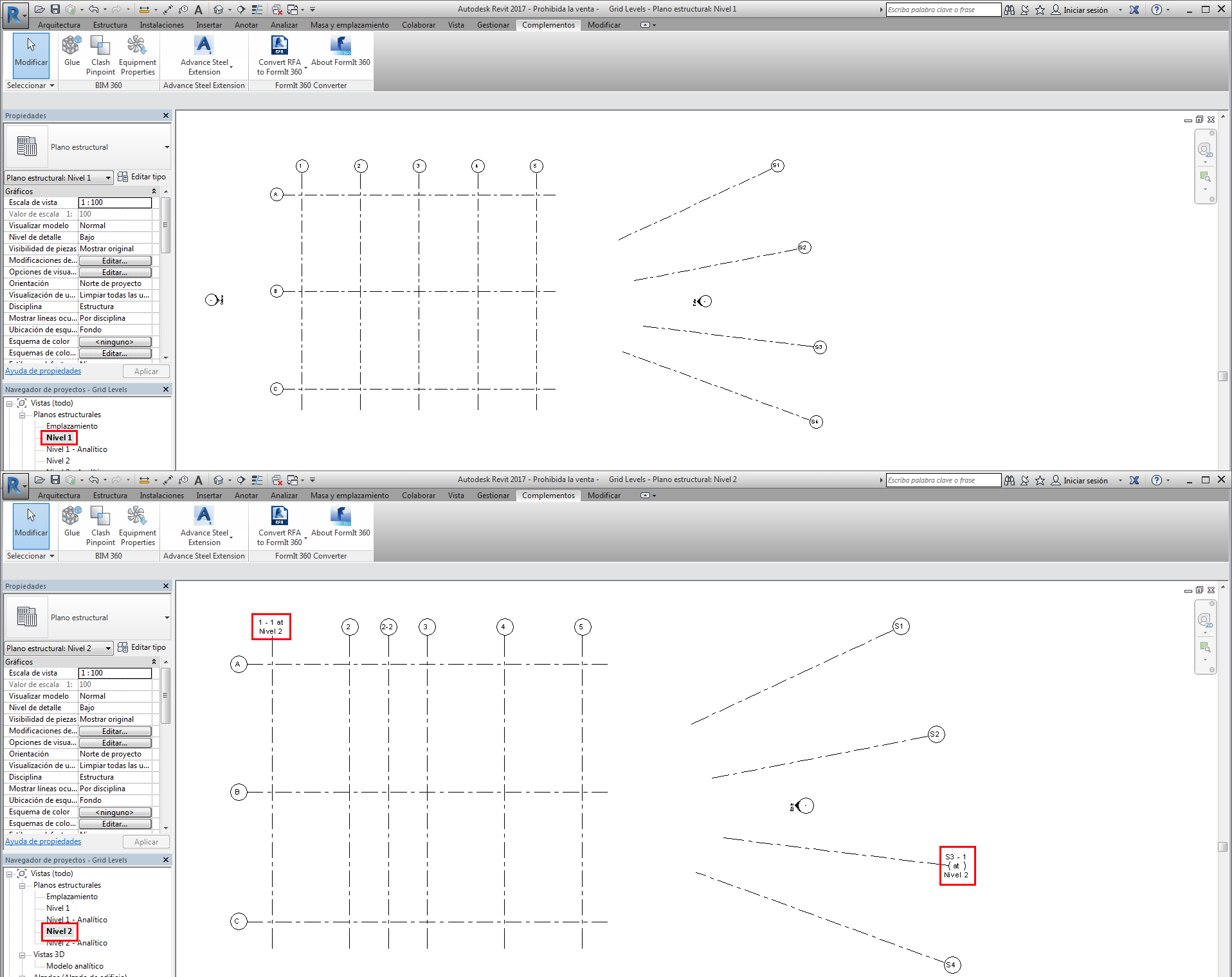

En Revit, tras haber sincronizado las modificaciones efectuadas en Advance Steel, las rejillas 1 y S3 solo están visibles en Nivel 2, y sus etiquetas se han cambiado a 1 - 1 en Nivel 2 y S3 - 1 en Nivel 2:

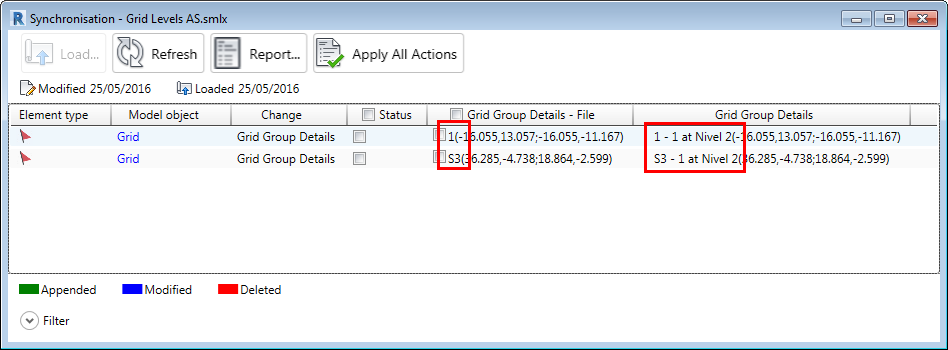

Tras aplicar las líneas anexadas al modelo de Revit, en el cuadro de diálogo Sincronización se muestran dos líneas modificadas. Esto se debe a que el archivo contiene dos rejillas identificadas como 1 y S3, y el modelo contiene dos rejillas cuyo nombre se ha cambiado a 1 - 1 en Nivel 2 y S3 - 1 en Nivel 2:

Nota: Si se exporta un modelo de Revit y los cambios se sincronizan en Advance Steel, en el cuadro de diálogo aparecerán dos líneas modificadas debido a las diferencias de etiqueta entre el archivo .smlx y el modelo. Además, en el ejemplo presentado, las rejillas del archivo tienen una coordenada Z = 0; por su parte, las del modelo están a una altura de 10 pies. Si selecciona y aplica estas líneas, las rejillas se moverán al nivel base y sus nombres pasarán de ser 1 y S3 a 1 - 1 en Nivel 2 y S3 - 1 en Nivel 2. Por lo tanto, en general se recomienda utilizar la función de exportar rejillas solo al iniciar un proyecto, cuando se crea el modelo estructural en Revit o Advance Steel y el plano de nivel se cambia constantemente. En las iteraciones siguientes, las líneas de rejilla se pueden desactivar en el cuadro de diálogo Sincronización, ya sea mediante el filtro o anulando la selección de Exportar rejillas en el cuadro de diálogo Configuración.
