Configurar piezas de un montaje de muro estructural prefabricado

Modifique parámetros de pieza de muro para cambiar las piezas de conexión por defecto para generar montajes de muros estructurales.

Puede cambiar la configuración de piezas en el cuadro de diálogo Configuración. Haga clic en la ficha Prefabricado grupo Configuración (Configuración) y vaya al nodo apropiado para el muro:

• Hormigón Muro Muro macizo Pieza

Ajuste los parámetros siguientes de pieza de muro según se requiera.

Nombre	Descripción
Anclajes de elevación
Tipo	Especifica el anclaje y el tipo de patín del muro prefabricado.

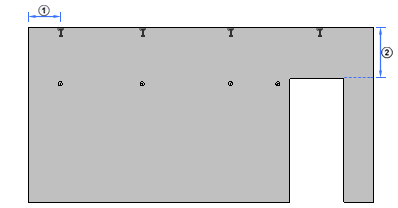

Distancia mínima al borde	Especifica la distancia mínima entre el anclaje de elevación y cualquier borde del muro.
Distancia superior mínima al hueco	Especifica la distancia mínima entre la parte superior de un anclaje de elevación y cualquier hueco del muro.
Resistencia a la tracción	Especifica el valor de resistencia máxima a la tracción del anclaje de patín.
Anclajes de elevación laterales si la altura es superior a	Especifica la altura de muro mínima requerida antes de colocar anclajes laterales en el muro prefabricado.
Inserciones de tornapunta
Tipo	Especifica la tornapunta y el tipo para la conexión de muro.

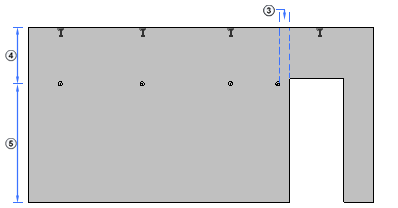

Distancia de inserciones de tornapunta y	Especifica la ubicación de casquillos de muro como distancia del borde superior o inferior del muro.
Como porcentaje de la altura del muro	Seleccione el uso de un porcentaje de la altura total del muro prefabricado en lugar de unidades específicas para el parámetro Distancia de inserciones de tornapunta.
Colocar inserciones de tornapunta	Especifica la ubicación donde colocar las inserciones de tornapunta. Las opciones disponibles son Ninguna, En lateral de vista, Opuesta a lateral de vista o Ambos laterales.
Distancia mínima al hueco	Especifica la distancia mínima entre la tornapunta y cualquier hueco del muro.
Conexiones
Conexión de muro frontal del perfil	Especifica el perfil que se ha aplicado en la parte frontal o el extremo de muros prefabricados.
Conexión de muro lateral del perfil	Especifica el perfil que se ha aplicado en los laterales de muros prefabricados.
Conexión en T del perfil	Especifica el perfil que se ha aplicado en la parte frontal o el extremo de muros prefabricados adyacentes en una conexión en T.
Perfil horizontal	Especifica el tipo y el perfil de borde en el que los muros prefabricados se dividen horizontalmente. Puede ser Perfil horizontal o Perfil vertical.
Llaves	Especifica la conexión de tipo y de bucle para muros prefabricados.
Moldeado en pletina	Especifica la pletina de anclaje y el tipo para montaje de muro prefabricado.
