Configurar la segmentación de un montaje de muro estructural prefabricado

Modifique los parámetros de segmento de muro para cambiar los rangos de cota por defecto para generar paneles.

Puede cambiar la configuración de segmentación en el cuadro de diálogo Configuración. Haga clic en la ficha Prefabricado

grupo Configuración

(Configuración) y vaya al nodo apropiado para el muro:

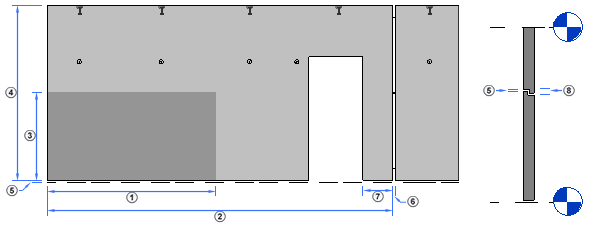

Ajuste los parámetros siguientes de segmentación de muro para generar montajes según sea necesario.

Nombre	Descripción
Distancia hasta hueco. Longitud de muro	Especifica la longitud mínima para un montaje de muro generado.
Máx. Longitud de muro	Especifica la longitud máxima para un montaje de muro generado.
Distancia hasta hueco. Altura de muro	Especifica la altura mínima para un montaje de muro generado.
Máx. Altura de muro	Especifica la altura mínima para un montaje de muro generado.
Máx. Peso	Especifica el peso máximo para un montaje de muro generado.
Espacio horizontal	Especifica el espacio horizontal entre dos montajes adyacentes.
Espacio vertical	Especifica el espacio vertical entre dos montajes adyacentes.
Distancia hasta hueco. mín.	Especifica la distancia mínima de un hueco de muro desde el que debe empezar un nuevo montaje de muro.
Altura de solapamiento de perfil	Especifica la altura del solape de perfil en la división horizontal del montaje de muro.
