Vous êtes maintenant prêt à importer le fichier AutoCAD dans 3ds Max et à l'utiliser pour créer la structure générale de la pièce en 3D.
Configurer les unités :
- Démarrez
3ds Max - Dans le menu Personnaliser, choisissez Définir unités.
- Dans la boîte de dialogue Définir unités, choisissez Norme américaine
Pieds avec pouces fractionnaires. Conservez les autres valeurs proposées par défaut et cliquez sur OK.
Le fichier AutoCAD que vous importez utilise des pieds et des pouces. Il est préférable d'utiliser les mêmes unités dans 3ds Max.
Importez le fichier DWG:
- Dans le menu
Application, choisissez Importer. 3ds Max ouvre la boîte de dialogue Sélectionner fichier pour import.
- Accédez au dossier
\import\AutoCAD_files\
et sélectionnez le fichier
wt_2dplan.dwg
ou utilisez celui que vous avez vous-même créé lors de la première leçon.
Après une pause, la boîte de dialogue AutoCAD DWG/DXF Import Options (Options d'importation DWG/DXF AutoCAD) apparaît. Si vous recevez un message d'avertissement concernant les objets proxy, cliquez sur Oui.
Définissez les options d'importation:

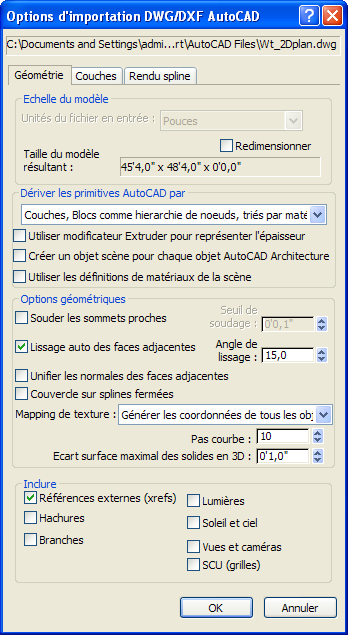

- Dans l'onglet Geometry (Géométrie) de la boîte de dialogue AutoCAD DWG/DXF Import Options (Options d'importation DWG/DXF AutoCAD), laissez les paramètres sur leurs valeurs par défaut. (Ils sont présentés dans l'illustration suivante). Avant de cliquer sur OK, vous devez modifier les paramètres de l'onglet Layers (Couches).

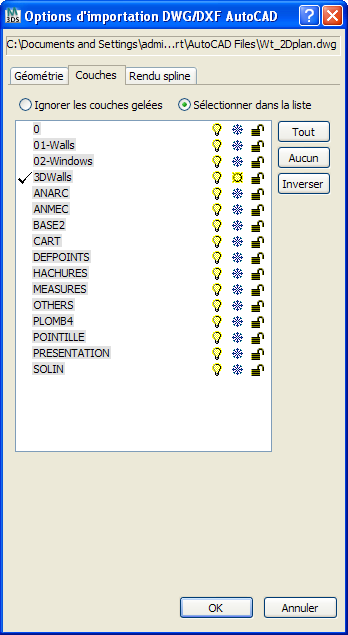

- Cliquez sur l'onglet Layers (Couches) pour y accéder.
- Sélectionnez Select From List (Sélectionner dans la liste) pour activer la sélection individuelle de couches.
Au début, toutes les couches sont sélectionnées.
- Cliquez sur Invert (Inversion).
A présent aucune des couches n'est sélectionnée.
- Cliquez sur la couche 3DWalls (Murs3D) pour la sélectionner, puis cliquez sur OK.

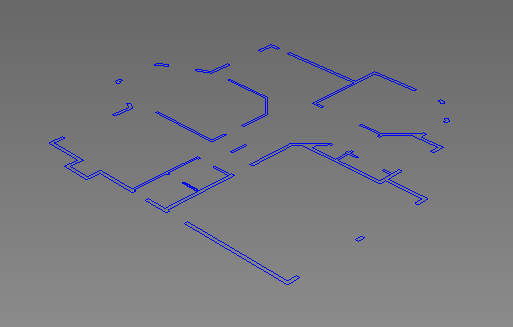

3ds Max importe le plan du sol, dont l'apparence doit être semblable à celle présentée dans l'illustration suivante.
Enregistrez le fichier scène:
- Dans le menu Application, choisissez Save As (Enregistrer sous) et enregistrez la scène sous le nom my_wt_floorplan.max.
