Exportation du modèle depuis Inventor

Tout d'abord, vous allez utiliser Inventor pour exporter le modèle sous forme de fichier SAT.

Ouvrez Autodesk Inventor et exportez la pièce au format SAT:

Si Autodesk Inventor 2015 n'est pas installé sur votre système, vous pouvez passer directement à la leçon suivante, Importation du modèle dans 3ds Max.

1. Démarrez Autodesk Inventor.
2. Sur le ruban groupe de fonctions Lancer, cliquez sur (Ouvrir). Accédez au dossier \import\Inventor_files dans votre projet de didacticiels 3ds Max, puis ouvrez le fichier blade_clamp.ipt .

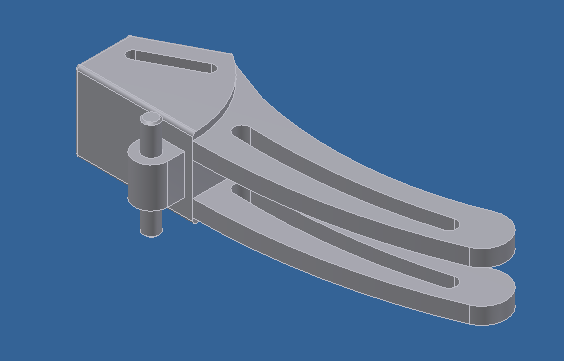

   Ce modèle correspond à un petit étrier monté sur une broche.


3. Dans le menu Application, choisissez Exporter Format CAO.

   Inventor ouvre la boîte de dialogue Enregistrer une copie sous.

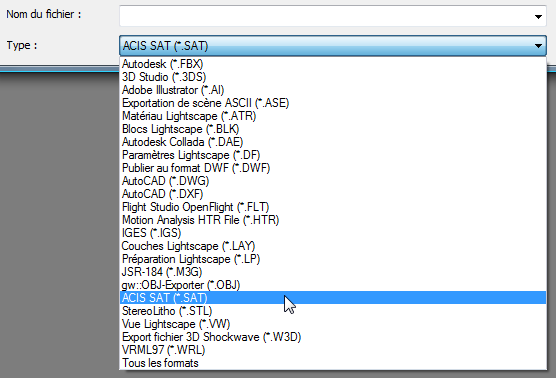

4. Dans la liste déroulante Type de fichier, choisissez Fichiers SAT (*.sat). Renommez le fichier my_blade_clamp.sat, puis cliquez sur Save (Enregistrer).


   Inventor enregistre my_blade_clamp.sat dans le même dossier que blade_clamp.ipt .

5. Quittez Autodesk Inventor.
