Insère les numéros d'équipotentielles tels que définis dans les propriétés du dessin.
Trouver
Entrée de commande :
AEWIRENO

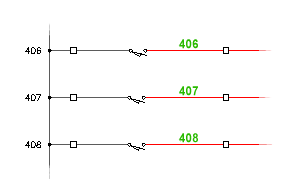

Les numéros d'équipotentielles sont des blocs avec des attributs insérés sur une entité de type fil de ligne. Il existe quatre types de numéros d'équipotentielles : Normal, Bloqué, Supplémentaire et Signal. L'application AutoCAD Electrical rattache chaque type de numéros d'équipotentielles à un calque spécifique. Vous pouvez affecter différentes couleurs à ces calques.
AutoCAD Electrical traite les lignes de type "fil" au sein de réseaux de fils et permet de leur attribuer des numéros d'équipotentielles et de mettre à jour ces numéros.
|
To do |
Indique s'il faut traiter tout le câblage ou uniquement les (nouveaux) fils non repérés. |
|
Mode de repérage des fils |
Spécifie d'utiliser le réglage séquentiel ou basé sur la référence défini pour le dessin. |
|
Remplacement de format |
Précise le format de repère de fil à utiliser pour remplacer le format défini dans la boîte de dialogue Propriétés du dessin. |
|
Utiliser rempl. format calque de fils |
Remplace le format du numéro d'équipotentielle par défaut (défini dans la section Calques de la boîte de dialogue Propriétés du dessin |
|
Insérer comme bloqué |
Impose le blocage de tous les numéros d'équipotentielles (en cas de réévaluation ultérieure, leurs repères ne seront pas mis à jour). |
|
Référencement croisé des signaux |
Met à jour le texte de référence croisée sur les symboles de source et de destination des signaux de fil. |
|
Rafraîchir la base de données (pour les signaux) |
Met à jour la base de données pour les symboles de source et de destination des signaux de fil. |
|
Projet entier |
Repère ou réévalue les repères pour les fils pour le projet entier. |
|
Choisir des fils individuels |
Permet de repérer uniquement certains fils sélectionnés ou de réévaluer leurs repères dans le dessin courant. |
|
Ensemble du dessin |
Repère ou réévalue les repères pour les fils se trouvant dans le dessin courant. |
