Modification de composants

Modifiez les valeurs des composants existants.

Vous pouvez réintervenir sur un composant à tout moment et y apporter des modifications. Vous pouvez modifier la description, le repère, la référence de catalogue, le code de localisation, les numéros de borne et les valeurs de tension nominale à l'aide de l'outil Modifier le composant.

Insertion d'un contact fils

1. Effectuez un zoom avant sur le barreau de diagramme Ladder vide à la référence de ligne 410.
2. Appuyez sur F9 pour activer l'accrochage.
3. Cliquez sur l'onglet Schéma le groupe de fonctions Insérer des composantsla liste déroulante Insérer des composantsMenu d'icônes. Trouver
4. Dans la boîte de dialogue Insérer composant: Symboles schématiques JIC, cliquez sur Commutateurs.
5. Dans la boîte de dialogue JIC: Commutateurs, cliquez sur 2nd+Contact NC.
6. Répondez comme suit aux invites :

   Spécifiez le point d'insertion:  

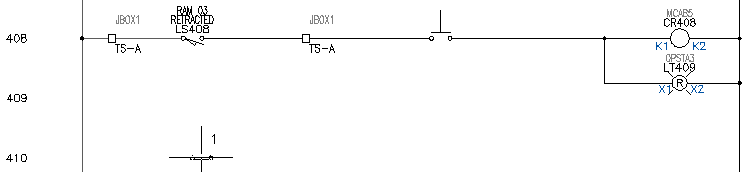

    Positionnez le commutateur à la référence de ligne 410, à proximité du côté gauche du diagramme Ladder et cliquez sur (1)

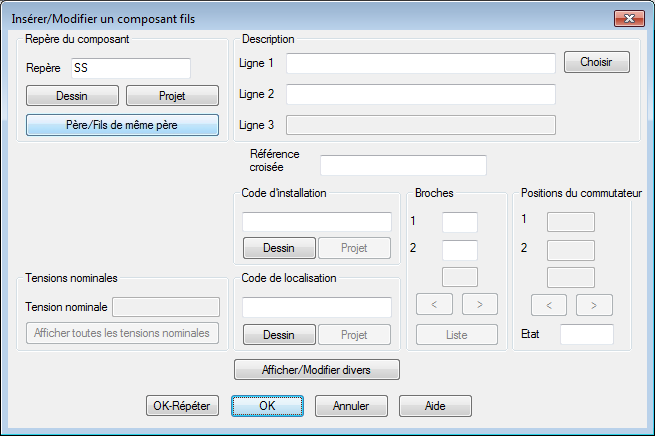

7. Dans la boîte de dialogue Insérer / Modifier un composant fils, cliquez sur OK.

Insertion d'un voyant

1. Cliquez sur l'onglet Schéma le groupe de fonctions Insérer des composantsla liste déroulante Insérer des composantsMenu d'icônes. Trouver
2. Dans la boîte de dialogue Insérer composant: Symboles schématiques JIC, cliquez sur Voyants.
3. Dans la boîte de dialogue JIC: Voyants, cliquez sur Bleu - Appuyer pour tester.
4. Répondez comme suit aux invites :

   Spécifiez le point d'insertion:

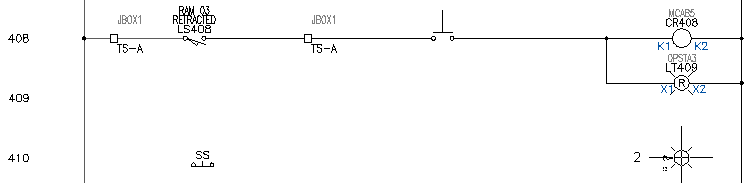

    Positionnez le voyant à la référence de ligne 410, à proximité du fil neutre, mais parfaitement dans la lignée du commutateur et cliquez sur (2)


5. Dans la boîte de dialogue Insérer / Modifier un composant, vérifiez ce qui suit :

   Repère de composant :  LT410

6. Dans la section Descriptions, indiquez :

   Ligne 1 :  MODE

   Ligne 2 :  DE MAINTENANCE

7. Dans la boîte de dialogue Insérer / Modifier un composant, cliquez sur OK.

Modification d'un contact fils

1. Appuyez sur F9 pour désactiver l'accrochage.
2. Cliquez sur l'onglet Schémale groupe de fonctions Modifier les composantsla liste déroulante Modifier les composantsModifier. Trouver
   Remarque : Vous pouvez également cliquer avec le bouton droit de la souris sur un composant et sélectionner Modifier le composant dans le menu.
3. Répondez comme suit aux invites :

   Sélectionnez le composant/le câble/le contour d'une zone de localisation à MODIFIER :

    Sélectionnez le commutateur à la référence de ligne 410

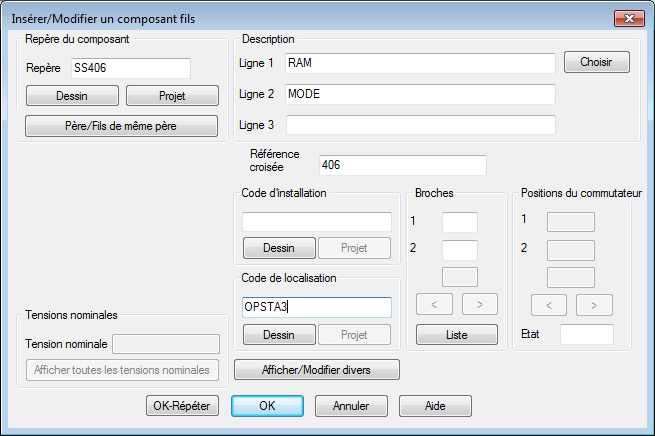

4. Dans la boîte de dialogue Insérer / Modifier un composant fils, section Repère de composant, cliquez sur Père/Fils de même père.

5. Répondez comme suit aux invites :

   Sélectionnez un composant :

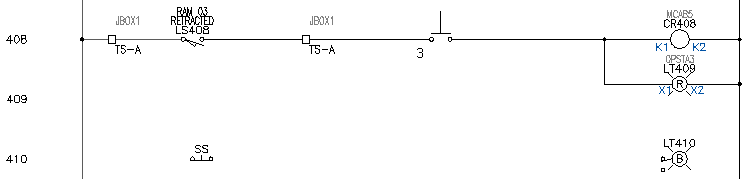

    Sélectionnez le contact fils de même père inférieur (3) du commutateur existant à la référence de ligne 408



   AutoCAD Electrical lit le contact fils de même père et transfère l'annotation appropriée vers votre nouveau contact commutateur.


6. Dans la boîte de dialogue Insérer / Modifier un composant fils, cliquez sur OK.

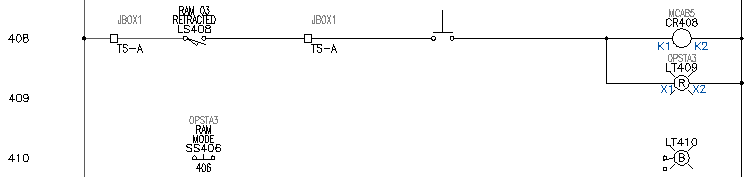

   Les informations sur le contact fils de même père s'affichent sur le dessin.
