Vous pouvez configurer des préférences de routage de gaine et des définitions de système pour contrôler la construction, l'affichage et l'annotation des systèmes de gaines. Les préférences de routage de gaine sont appliquées à toutes les nouvelles longueurs de gaine. Lorsque vous insérez une longueur de gaine, vous précisez une définition de système.
- Dans la palette Navigateur de styles
Type d'objet Objets HVAC Préférences de routage de composant de gaine
- Sélectionnez une gaine, dans la palette Propriétés De base Cotes Préférences de routage, cliquez sur
Les préférences de routage permettent de dessiner des systèmes de gaines précis lors de la création d'une conduite de gaine. Les préférences de routage de gaine spécifient le composant de gaine à insérer et ces raccords sont ajoutés automatiquement lors du positionnement de la conduite de gaine. Les préférences de routage répondent aux normes de conception et aux spécifications et contiennent les composants de gaines et leurs raccords.
Une préférence de routage de composant de gaine inclut un ou plusieurs intervalles de taille pour les composants de gaine et les raccords, notamment les coudes, les tés, les croix, les piquages et les réductions. Le logiciel organise les intervalles de taille en fonction des tailles nominales des gaines. Vous pouvez utiliser les composants de gaine et les raccords d'un intervalle de taille spécifique lors du positionnement de la conduite de gaine. Les composants de gaines disponibles sont spécifiques au type de connexion que vous sélectionnez. L'exemple suivant montre les préférences de routage pour les connexions de type joint coulissant d'après la forme du profil global.

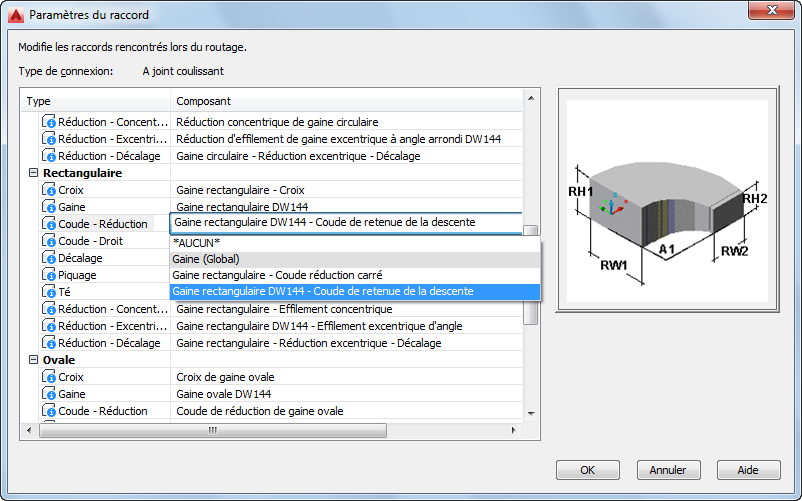

Préférences de routage, affichant les composants organisés en fonction du type de connexion
Les différents intervalles de taille vous offrent davantage de flexibilité dans vos conceptions de gaines.
Lors de la configuration d'une préférence de routage pour une spécification particulière, les raccords adéquats sont insérés automatiquement dans le schéma de gaine.
Intervalles de tailles dans les préférences de routage
Les gaines et les raccords dans un intervalle de taille doivent avoir une taille nominale commune dans une préférence de routage utilisable dans une conduite de gaine. Les conditions suivantes s'appliquent aux intervalles de tailles :
- La limite inférieure de l'intervalle de tailles (affichée dans le champ Taille maximale) équivaut à la plus petite taille commune de tous les composants sélectionnés. Cependant, si vous créez une valeur de taille pour un intervalle de tailles moyen qui est inférieure à la limite supérieure de l'intervalle précédent, la valeur de l'intervalle de taille moyen passe automatiquement à l'intervalle de tailles précédent. Par exemple, si vous définissez une valeur de 3 dans l'intervalle de tailles 2, mais que cette valeur est inférieure aux tailles de l'intervalle 1, l'intervalle de tailles 2 devient l'intervalle 1 et l'intervalle de taille 1 devient l'intervalle 2.
- Le programme filtre la liste des tailles disponibles pour la limite supérieure de l'intervalle de tailles (champ Taille maximale) de façon à inclure uniquement les tailles communes à tous les composants sélectionnés.
- L'intervalle des tailles disponibles pour le composant sélectionné est affiché à côté du composant.
Les détails des intervalles de taille et la description s'affichent dans la palette des propriétés lorsque vous ajoutez un segment de gaine à une conduite. Les tailles nominales sont regroupées en fonction des intervalles de tailles de la préférence de routage sélectionnée.
