Un dessin schématique est un diagramme du flux bidimensionnel (2D) sans échelle qui indique la logique et le fonctionnement d'un système de construction. Vous pouvez dessiner votre système sous la forme d'un diagramme schématique ou unifilaire pour présenter l'ensemble de votre conception ou créer des diagrammes des colonnes montantes de plomberie ou des détails associés à votre conception. Le dessin du diagramme schématique constitue généralement l'une des premières étapes du processus de conception des systèmes de construction. Néanmoins, certains projets ne nécessitent pas ce type de diagramme.
Les diagrammes schématiques permettent, par exemple, de représenter la circulation de l'air dans le système de chauffage d'un bâtiment ou celle du courant électrique ou de l'eau chaude et de l'eau froide au sein d'un édifice. Ils mettent également en évidence les relations entre les appareils et les autres composants d'un système. Par exemple, un diagramme schématique mécanique permet d'identifier les types d'appareils requis pour un système et d'indiquer la gaine ou le tuyau de connexion.

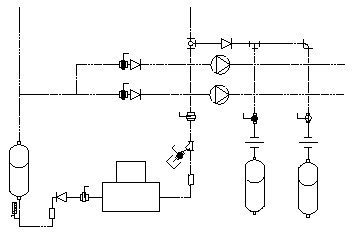

Exemple de diagramme schématique mécanique
La création d'un diagramme schématique passe par la liaison de symboles et de lignes afin de mettre en évidence le fonctionnement de base du système de construction. Ce type de diagramme contient généralement peu d'informations sur chaque composant.
La direction de visualisation des diagrammes schématiques peut être de type orthogonal ou isométrique. Le dessin de vue en plan orthogonal est le type de diagramme schématique le plus courant. Le type isométrique s'adapte davantage aux présentations complexes, nécessitant un niveau de détail plus élevé.
- Créer des élévations ou des coupes en fonction du dessin
- Utiliser des outils de mesure de gaine ou de plomberie fournis avec AutoCAD MEP. Avec ces outils, vous devez créer le système à l'aide de gaines et de raccords de gaines ou de lignes de plomberie et de raccords de plomberie.
