Il existe deux moyens d'accéder aux informations relatives aux ancrages dans AutoCAD MEP :
- A partir de l'onglet Ancrage de la boîte de dialogue Propriétés de la pièce à vues multiples (pour les pièces à vues multiples)
- A partir de la palette des propriétés (domaines Tuyauterie et Schématique) Remarque : L'icône d'ancrage (
) et la fiche de travail associée sur le groupe de fonctions Propriétés ne s'affichent que si le raccord de tuyauterie ou le symbole sélectionné utilisent des ancrages.

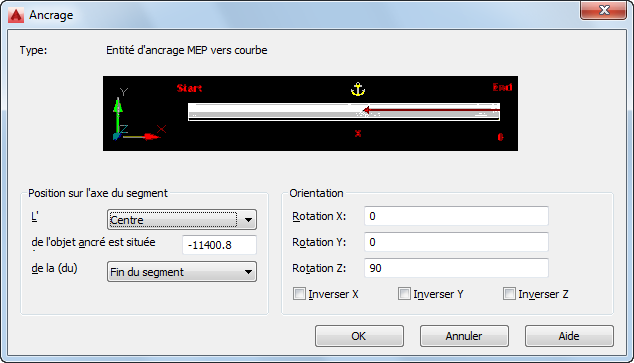

Fiche de travail Ancrage
Un ancrage lie un objet AutoCAD MEP à un autre objet ou à une courbe ou une grille de positionnement. Dans le domaine Tuyauterie, cette fiche de travail s'applique aux raccords qui utilisent des ancrages (c'est-à-dire des piquages). Dans le domaine schématique, elle s'applique aux symboles. Vous pouvez afficher et modifier les points d'insertion X, Y et Z en fonction du système de coordonnées et de l'angle de rotation actuels de l'ancrage. Vous pouvez repositionner les objets ancrés le long d'un axe de segment en spécifiant un emplacement dimensionné ou en inversant l'ancrage sur les axes X, Y ou Z. L'onglet Ancrage est disponible uniquement lorsque des objets sont ancrés à l'aide de l'un des outils correspondants.
