Vous pouvez insérer un piquage perpendiculaire au trait d'axe du tuyau et le faire pivoter selon l'angle voulu autour du tuyau. Le moyen le plus simple d'ajouter un piquage est de raccorder un segment de tuyau à une connexion de courbe de tuyau sur un segment existant. Si le piquage correspond au type de connexion spécifié dans les préférences de positionnement du tuyau, il est automatiquement inséré dans le but de relier le nouveau segment au segment existant.
Pour ajouter le piquage à un segment de tuyau
- Dans l'espace de travail Tuyauterie, cliquez sur
l'
.
- Sélectionnez un raccord, un taraudage ou un piquage dans la palette d'outils de tuyauterie.
- Dans la palette des propriétés, sous Général, cliquez sur l'image de composant.
- Dans la boîte de dialogue Sélectionner un composant, sélectionnez un composant du catalogue.

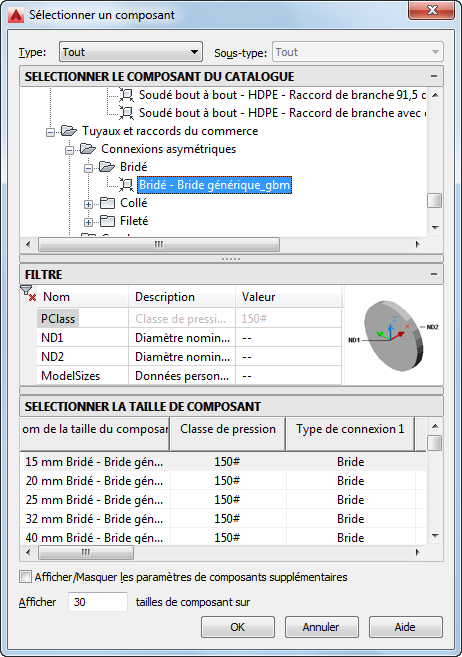

Boîte de dialogue Sélectionner un composant
Sous Sélectionner le composant du catalogue, la boîte de dialogue organise les composants de tuyauterie en fonction du type de matériel des profils Anglo-saxon américain et Métrique américain. Pour plus d'informations, reportez-vous à la rubrique Catalogue des composants de tuyau.
- Sélectionnez Afficher/Masquer les paramètres supplémentaires pour développer le contenu de la table de paramètres.
- Sous Filtrer par cotes, filtrez la liste de composants. Remarque : Les catalogues de composants et les emplacements de contenu déterminent les composants qu'il est possible d'ajouter.
- Sélectionnez une taille de composant et cliquez sur OK.
- Dans le dessin, placez le curseur à l'endroit du segment de tuyau où vous souhaitez ajouter le piquage.
- Cliquez sur la connexion de courbe de tuyau. Conseil : En mode d'affichage 1D, une connexion de courbe de tuyau s'affiche lorsque vous déplacez le curseur sur le trait d'axe du tuyau. En mode d'affichage 2D, une connexion de courbe de tuyau s'affiche lorsque vous déplacez le curseur sur les lignes de contour du tuyau.
- (Facultatif) Si vous désirez changer le point d'insertion après avoir inséré le piquage, tapez gl (glisser) et spécifiez un nouveau point d'insertion.
- Pour faire pivoter le piquage autour du tuyau, spécifiez l'angle de rotation voulu en saisissant une valeur ou en vous aidant de la boussole.
