La rubrique précédente présente la manière dont AutoCAD Civil 3D modélise des géométries complexes. Ces concepts impliquent et illustrent plusieurs pratiques recommandées pour la préparation d'une empreinte de talus. Par exemple, vous pouvez utiliser les outils de modification de ligne caractéristique du terrain d'AutoCAD Civil 3D pour nettoyer et simplifier des lignes caractéristiques du terrain.
Vous pouvez utiliser quelques-unes des pratiques recommandées suivantes :
- Utilisez l'Editeur d'altitudes pour vérifier les altitudes le long des lignes caractéristiques du terrain. Recherchez les emplacements auxquels une altitude peut involontairement chuter à zéro (0), par exemple au niveau d'un point de segmentation.
- Utilisez l'option Généraliser (WeedFeatures) pour supprimer les points inutiles et simplifier la géométrie de talus lorsque cela est possible. Cette opération peut améliorer de manière significative les résultats où plusieurs talus se croisent.
- Utilisez l'option Courbe ajustée (FitCurveFeature) pour remplacer les segments discrétisés par un arc. Cette opération crée une surface de talus incurvée continue, plutôt que plusieurs segments courts et droits. Les segments discrétisés comportent couramment des lignes caractéristiques du terrain créées à partir de polylignes 3D ne prenant pas en charge d'arc, telles que celles créées avec les options de talus de Land Desktop.
Suppression des points inutiles

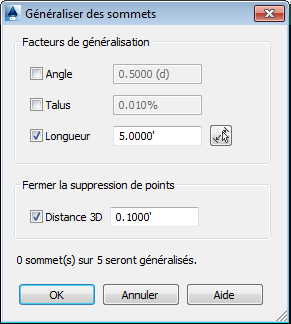

La figure 16 illustre la boîte de dialogue de configuration de l'opération de généralisation. Vous pouvez indiquer les facteurs de généralisation à appliquer, ajuster les valeurs numériques et prévisualiser les résultats avant la validation. Cliquez sur le bouton Aide de cette boîte de dialogue pour consulter la rubrique d'aide relative à la généralisation et à l'utilisation optimale de ces éléments.
Figure 16 : Paramètres de généralisation
Remplacement de segments discrétisés

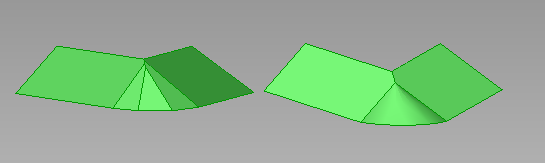

Le talus représenté sur la gauche de la figure 17 est nivelé à l'intérieur d'une courbe qui a été discrétisée par des segments de ligne. Le talus de droite est nivelé à partir d'un arc réel. La forme modifiée de l'arc réel est un talus plus réaliste.
Figure 17 : Talus d'une courbe segmentée et talus d'un arc réel
Vous pouvez utiliser la commande Lisser pour convertir une ligne caractéristique du terrain discrétisée en un arc réel, similaire à la courbe ajustée de la polyligne.
