Les projections de talus sont créées à partir de lignes caractéristiques du terrain. Comme indiqué dans la figure 7, la ligne caractéristique du terrain de contrôle à laquelle est attachée un talus s'appelle une empreinte. Vous pouvez modifier cet objet à l'aide des commandes de ligne caractéristique du terrain. La projection de talus crée une autre ligne sur le bord extérieur, connu sous le nom de pied de talus. En fonction des paramètres de talus, l'entrée en terre peut être située à une altitude ou distance spécifiée, ou à l'intersection du talus et de la surface existante. Le pied de talus est géré par l'objet de talus et ne peut pas être modifié directement.

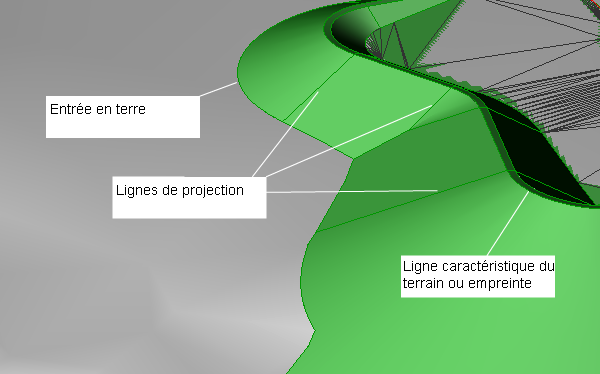

Figure 7 : Composants d'un objet de talus, indiqué sur un solide 3D
Les lignes de projection connectent l'empreinte au pied de talus en des points de conception spécifiques, tels que le début et la fin des transitions. Ces lignes de projection sont créées avec des lignes caractéristiques du terrain non modifiables. Les styles de talus possèdent un composant d'affichage de solide 3D qui ombre la surface et s'affiche automatiquement dans une vue 3D. Il peut être utilisé pour visualiser le talus sans créer un modèle de terrain.
