Une ligne caractéristique du terrain créée à partir d'une polyligne discrétisée (segmentée) peut être lissée sur une série de courbes ou un arc géométrique réel, comme illustré à la figure 3.

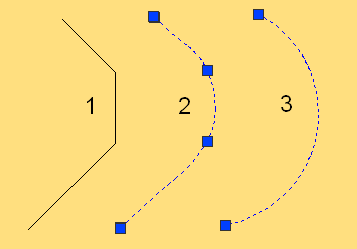

Figure 3 : Comparaison d'une ligne lissée et d'un arc ajusté
Les arcs situés à droite sont le résultat du lissage de la polyligne 1 (à gauche) de deux façons différentes, à l'aide des options de modification de ligne caractéristique du terrain, comme illustré à la figure 2.
La ligne 2 a été créée avec l'option Lisser. Lorsqu'elle est sélectionnée, elle conserve les quatre poignées de la polyligne. Ce type de ligne est toujours tangent aux lignes adjacentes et peut être ajusté pour former un jeu d'arcs complexe, comme lors de la création d'une conception de paysage esthétique. Si vous étiquetez cette ligne, vous pouvez obtenir les paramètres d'arc précis pour une présentation au sol.
La ligne 3 a été créée à l'aide de l'option Courbe lissée. Dans ce cas, les trois segments ont été convertis en un arc unique. Si vous modifiez cet arc à l'aide de poignées, il ne reste pas toujours tangent aux lignes adjacentes. Il peut être plus facile de créer un arc unique, ce qui aboutit généralement à une conception de talus simplifiée.
Lors de la création de talus à partir des lignes caractéristiques du terrain d'un projet 3D, vous pouvez utiliser la commande CreateGradingFeatureLine du projet 3D. Comme indiqué à la figure 4, vous pouvez configurer les options de création de ligne caractéristique du terrain pour lisser la ligne caractéristique du terrain lors de son export et créer un lien dynamique entre le projet 3D et la ligne caractéristique du terrain. Le lissage de la ligne caractéristique du terrain remplace les segments de ligne discrétisés par des arcs et la création d'un lien dynamique garantit la mise à jour de la ligne caractéristique du terrain à chaque modification du projet 3D.

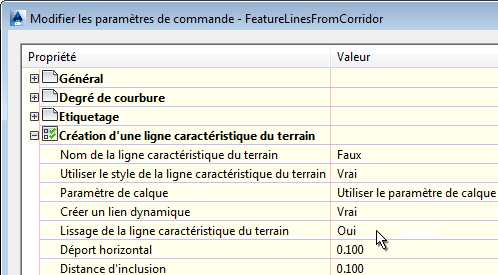

Figure 4 : Paramètres de commande de lissage des lignes caractéristiques du terrain du projet 3D pour le talus
