Cet élément de profil type recouvre un côté d'une route existante via l'ajout d'une couche de nivellement, en fonction des besoins.
Association
Le point d'association correspond au point du bord intérieur de la couche de recouvrement avec une pente transversale de surface finale.
Paramètres d'entrée
Remarque : Toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4:1), sauf si elles sont indiquées en pourcentage avec un signe "%".
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Côté | Spécifie sur quel côté de la ligne d'axe de la route l'élément de profil type doit être positionné. | Gauche/Droit | Droit |
| Profondeur de recouvrement | Profondeur de la couche de recouvrement | Numérique | 0,300 m (0,300 pied) |
| Largeur de la voie de conception identique à celle de la voie existante |
|
Définie par l'utilisateur | Non |
| Bord intérieur de la voie existante | Il s'agit du point de départ pour le calcul de la pente du terrain naturel. | Numérique | 0,000 m (0,000 pied) |
| Bord extérieur de la voie existante | Il s'agit du point d'arrivée pour le calcul de la pente du terrain naturel. | Numérique | 12,000 m (12,000 pieds) |
| Options de pente de recouvrement | Indique les options de la pente de recouvrement.
Conseil : Le terme "battant" est utilisé pour décrire le mode de calcul de la pente transversale corrigée d'un recouvrement dans un élément de profil type de réhabilitation. Les résultats de cette opération varient en fonction de la tolérance de pente et de la différence de pente entre la pente transversale du terrain naturel et la pente transversale idéale. Si la différence de pente est inférieure à la tolérance de pente de l'élément de profil type, le cas d'utilisation est considéré comme étant compris dans la tolérance. Si la différence de pente est supérieure à la tolérance de pente de l'élément de profil type, le cas d'utilisation est considéré comme étant en dehors des limites de la tolérance.
Remarque : La tolérance de pente est une valeur absolue. Par conséquent, que la différence de pente soit de 0,4 % ou -0,4 %, la valeur absolue est de 0,4 %. Si la tolérance de pente est de 0,5 %, la valeur absolue de différence de pente de 0,4 % est considérée comme étant comprise dans la tolérance.
|
Défini par l'utilisateur | Faire correspondre la pente |
| Pente transversale idéale | Indique la pente transversale idéale définie par l'utilisateur. | Numérique | -2,00 % |
| Largeur de la voie | Largeur de la voie, déterminée par le décalage entre le bord extérieur et le bord intérieur de la voie. | Numérique | 0,000 m (0,000 pied) |
| Utiliser les options de ligne de profil en long | Permet de lier le bord intérieur de la couche de recouvrement à une ligne de profil en long, d'ajuster l'altitude à la profondeur de nivellement minimale ou de le verrouiller à l'élément de profil type précédent.
|
Définie par l'utilisateur | Profondeur de nivellement minimale |
| Profondeur de nivellement minimale | Profondeur de nivellement minimale entre la surface existante et la partie inférieure de la couche de recouvrement. | Numérique | 0,300 m (0,300 pied) |
| Tolérance de la pente | Quantité de variation autorisée pour la pente transversale de recouvrement par rapport à la pente transversale du terrain naturel ou la pente transversale idéale. | Numérique, positive | 0,50 % |
Paramètres de saisie générale

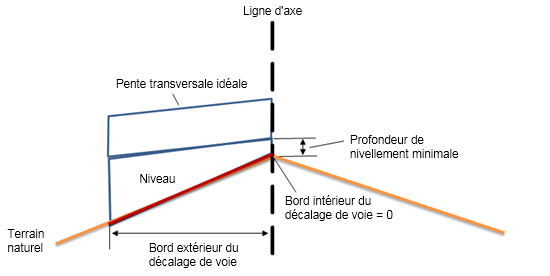

Battant
Remarque : Les résultats de cette opération varient en fonction de la tolérance de pente et de la différence de pente entre la pente transversale du terrain naturel et la pente transversale idéale.

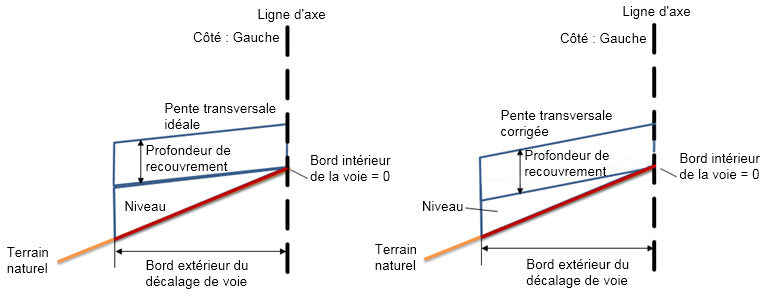

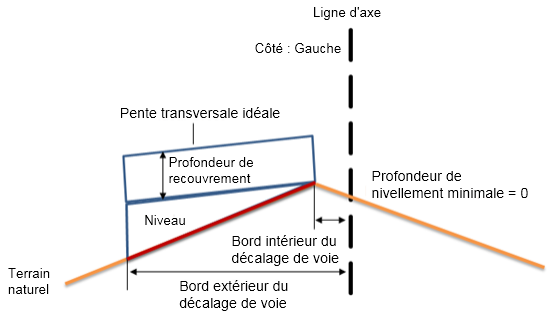

Bord intérieur du décalage de voie

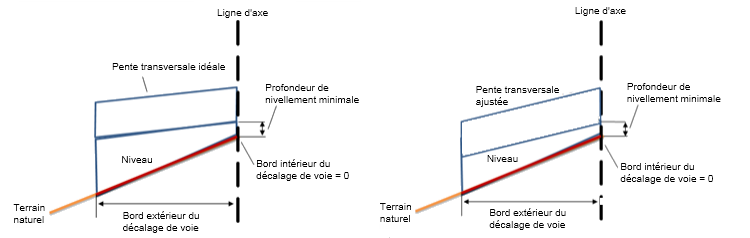

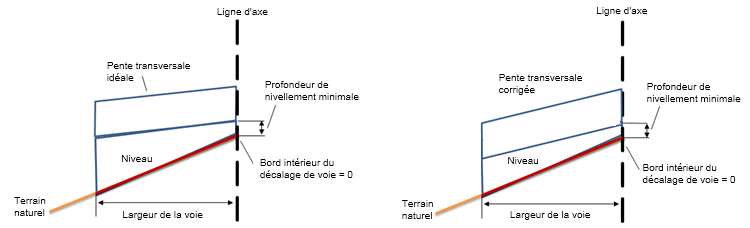

Verrouiller jusqu'au précédent 1
Ce cas d'utilisation se produit lorsque la profondeur de nivellement au début de la deuxième voie est supérieure à la profondeur de nivellement minimale. Dans ce cas, le point d'association est verrouillé à l'élément de profil type précédent. Aucun ajustement vertical n'est nécessaire pour ce cas d'utilisation, mais un battant est appliqué. Il tentera ainsi d'ajuster la pente transversale afin de générer une pente transversale corrigée conforme à la profondeur de nivellement minimale, si les conditions le permettent.
Verrouiller jusqu'au précédent 2
Ce cas d'utilisation se produit lorsque la profondeur de nivellement au début de la deuxième voie est inférieure à la profondeur de nivellement minimale. Dans ce cas, le point d'association est verrouillé à l'élément de profil type précédent. Aucun ajustement vertical n'est nécessaire pour ce cas d'utilisation, mais un battant est appliqué. Il tentera ainsi d'ajuster la pente transversale de la couche de recouvrement afin de générer une pente transversale corrigée correspondant à la profondeur de nivellement minimale de 0.

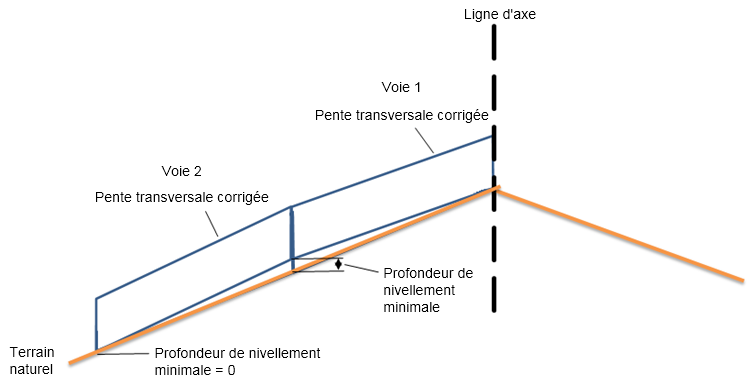

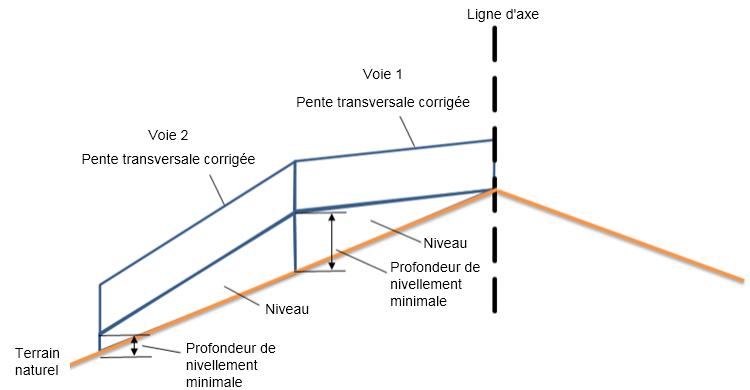

Profondeur de nivellement minimale

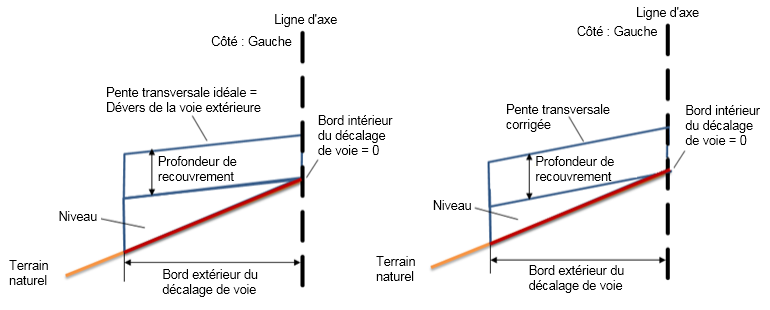

Dévers de la voie extérieure
La pente transversale idéale est égale au dévers de la voie extérieure.
Remarque : Pour pouvoir lire ces valeurs, il est nécessaire de disposer d'une table de dévers pour l'axe. Les valeurs de dévers sont lues à partir de la table de dévers pour l'axe.
Paramètres de sortie
| Paramètre | Description | Type | Par défaut |
|---|---|---|---|
| Pente transversale corrigée | Pente transversale ajustée de la route, optimisée de manière à correspondre autant que possible aux paramètres spécifiés pour l'élément de profil type de réhabilitation. | Numérique | -2,00 % |
| Pente du terrain naturel | Pente transversale (%) de la ligne de profil en long du terrain naturel, calculée entre le bord intérieur et le bord extérieur de la voie. | Numérique | pourcentage |
Paramètres cible
| Paramètre | Description | Requis ? |
|---|---|---|
| Surface cible | Nom de la surface définissant la route existante. | Oui |
| Décalage de la ligne de crête cible | Nom de l'objet définissant le décalage du point de dévers. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Non |
| Bord intérieur du décalage de voie cible | Nom de l'objet définissant le décalage du bord intérieur de la voie. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Non |
| Largeur de la voie cible | Nom de l'objet définissant le décalage du bord extérieur de la voie. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Non |
| Bord intérieur du décalage de la voie existante cible | Le nom de l'objet définissant le décalage du point d'échantillonnage du bord intérieur est utilisé pour calculer la pente de la surface existante. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Non |
| Bord extérieur du décalage de la voie existante cible | Le nom de l'objet définissant le décalage du point d'échantillonnage du bord extérieur est utilisé pour calculer la pente de la surface existante. Les types d'objet suivants peuvent être utilisés comme cibles pour indiquer ce décalage : axes, polylignes, lignes caractéristiques du terrain ou figures de topographie. | Non |
Comportement
Cet élément de profil type suppose qu'aucune couche de rabotage n'est ajoutée. Le battant est compris dans les limites de la tolérance de sorte qu'il n'y ait aucun rabotage et un nivellement minimal. Si nécessaire, vous pouvez ajuster l'altitude de sorte qu'il n'y ait aucun rabotage et un nivellement minimal. Le battant doit toujours être appliqué en premier, puis un ajustement vertical de la couche de recouvrement peut être effectué, en fonction des besoins.
Remarque : Il n'est pas possible d'ajuster la pente transversale corrigée après avoir effectué des ajustements verticaux de la couche de recouvrement.

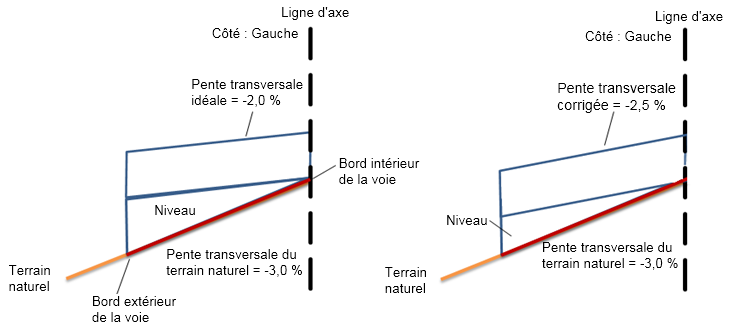

Cas 1-1 : pente transversale idéale supérieure à la pente transversale du terrain naturel
Entrées :
| Actions | |
|---|---|
| Pente transversale idéale | -2,0 % |
| Profondeur de nivellement minimale | 0 |
| Tolérance de la pente | 0,50 % |
| Options de pente de recouvrement | Définie par l'utilisateur avec battant |
| Utiliser les options de ligne de profil en long | Profondeur de nivellement minimale |
| Bord intérieur du décalage de voie | True (les valeurs varient) |
| Bord extérieur du décalage de voie | True (les valeurs varient) |
Calculs :
| Entrée COGO | Value |
|---|---|
| Pente transversale du terrain naturel | -3,0 % |
| Pente transversale du terrain naturel - Pente transversale idéale | -1 % |
| Tolérance de la pente | Valeur de pente du terrain naturel moins la valeur de pente transversale idéale ayant pour résultat -1 % (inférieur à la tolérance de pente de 0,5 %). |
| Pente transversale corrigée | La pente transversale corrigée est définie sur une valeur comprise entre -1,5 % et -2,5 % de la pente transversale. |
| Ajuster l'altitude | 0 |
| Output | Value |
|---|---|
| Pente transversale corrigée | -2,5 % |

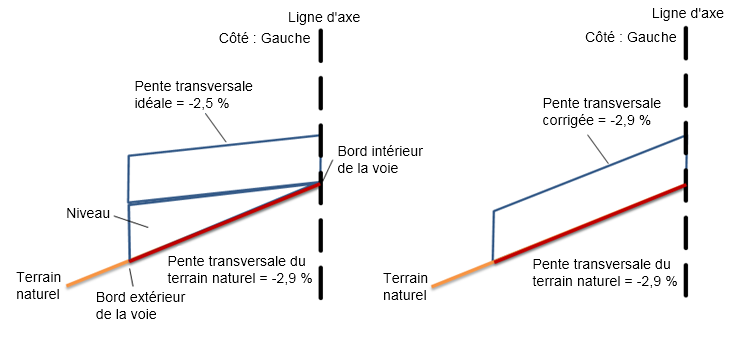

Cas 1-2 : pente transversale idéale supérieure à la pente transversale du terrain naturel
Entrées :
| Actions | |
|---|---|
| Pente transversale idéale | -2,5 % |
| Profondeur de nivellement minimale | 0 |
| Tolérance de la pente | 0,50 % |
| Options de pente de recouvrement | Définie par l'utilisateur avec battant |
| Utiliser les options de ligne de profil en long | Profondeur de nivellement minimale |
| Bord intérieur du décalage de voie | True (les valeurs varient) |
| Bord extérieur du décalage de voie | True (les valeurs varient) |
Calculs :
| Entrée COGO | Value |
|---|---|
| Pente transversale du terrain naturel | -2,0 % |
| Pente transversale du terrain naturel - Pente transversale idéale | -0,4 % |
| Tolérance de la pente | Valeur de pente du terrain naturel moins la valeur de pente transversale idéale ayant pour résultat -0,4 % (inférieur à la tolérance de pente de 0,5 %). |
| Pente transversale corrigée | La pente transversale corrigée est définie sur une valeur comprise entre -2,0 % et -3,0 %. |
| Sortie | Value |
|---|---|
| Pente transversale corrigée | -2,9 % |

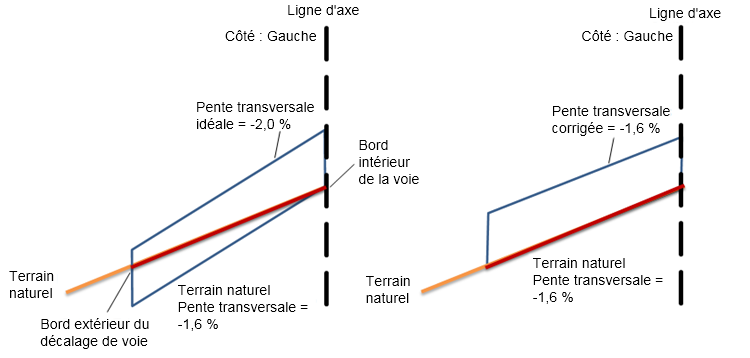

Cas 1-3 : pente transversale idéale inférieure à la pente transversale du terrain naturel
Entrées :
| Actions | |
|---|---|
| Pente transversale idéale | -2,0 % |
| Profondeur de nivellement minimale | 0 |
| Tolérance de la pente | 0,50 % |
| Options de pente de recouvrement | Définie par l'utilisateur avec battant |
| Utiliser les options de ligne de profil en long | Profondeur de nivellement minimale |
| Bord intérieur du décalage de voie | True (les valeurs varient) |
| Bord extérieur du décalage de voie | True (les valeurs varient) |
Calculs :
| Entrée COGO | Value |
|---|---|
| Pente transversale du terrain naturel | -1,6 % |
| Pente transversale du terrain naturel - Pente transversale idéale | -0,4 % |
| Tolérance de la pente | Valeur de pente du terrain naturel moins la valeur de pente transversale idéale ayant pour résultat -0,4 % (inférieur à la tolérance de pente de 0,5 %). |
| Pente transversale corrigée | La pente transversale corrigée est définie sur une valeur comprise entre -1,5 % et -2,5 %. |
| Sortie | Value |
|---|---|
| Pente transversale corrigée | -1,6 % |

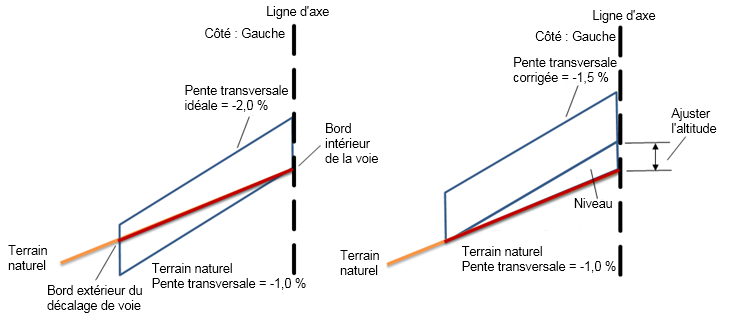

Cas 1-4 : pente transversale idéale inférieure à la pente transversale du terrain naturel
Entrées :
| Actions | |
|---|---|
| Pente transversale idéale | -2,0 % |
| Profondeur de nivellement minimale | 0 |
| Tolérance de la pente | 0,50 % |
| Options de pente de recouvrement | Définie par l'utilisateur avec battant |
| Utiliser les options de ligne de profil en long | Profondeur de nivellement minimale |
| Bord intérieur du décalage de voie | True (les valeurs varient) |
| Bord extérieur du décalage de voie | True (les valeurs varient) |
Calculs :
| Entrée COGO | Value |
|---|---|
| Pente transversale du terrain naturel | -1,0 % |
| Pente transversale du terrain naturel - Pente transversale idéale | -1,0 % |
| Tolérance de la pente | Valeur de pente du terrain naturel moins la valeur de pente transversale idéale ayant pour résultat -1,0 % (inférieur à la tolérance de pente de 0,5 %). |
| Pente transversale corrigée | La pente transversale corrigée est définie sur une valeur comprise entre -1,5 % et -2,5 %. |
| Sortie | Value |
|---|---|
| Pente transversale corrigée | -1,5 % |

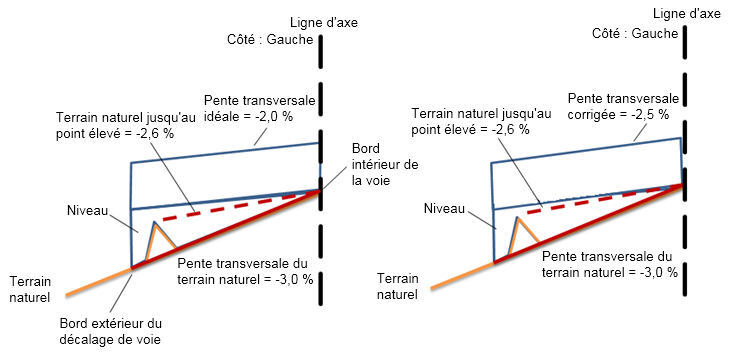

Cas 2-1 : pente transversale idéale supérieure au point élevé
Entrées :
| Actions | |
|---|---|
| Pente transversale idéale | -2,0 % |
| Profondeur de nivellement minimale | 0 |
| Tolérance de la pente | 0,50 % |
| Options de pente de recouvrement | Définie par l'utilisateur avec battant |
| Utiliser les options de ligne de profil en long | Profondeur de nivellement minimale |
| Bord intérieur du décalage de voie | True (les valeurs varient) |
| Bord extérieur du décalage de voie | True (les valeurs varient) |
Calculs :
| Entrée COGO | Value |
|---|---|
| Pente transversale du terrain naturel | -3,0 % |
| Pente transversale du point élevé, mesurée entre le bord intérieur de la voie et le point élevé. | -2,6 % |
| Pente transversale du point élevé - Pente transversale idéale | -0,6 % |
| Tolérance de la pente | Valeur de pente transversale du point élevé moins la valeur de pente transversale idéale ayant pour résultat -0,6 % (inférieur à la tolérance de pente de 0,5 %). |
| Pente transversale corrigée | La pente transversale corrigée est définie sur une valeur comprise entre -1,5 % et -2,5 %. |
| Sortie | Value |
|---|---|
| Pente transversale corrigée | -2,5 % |

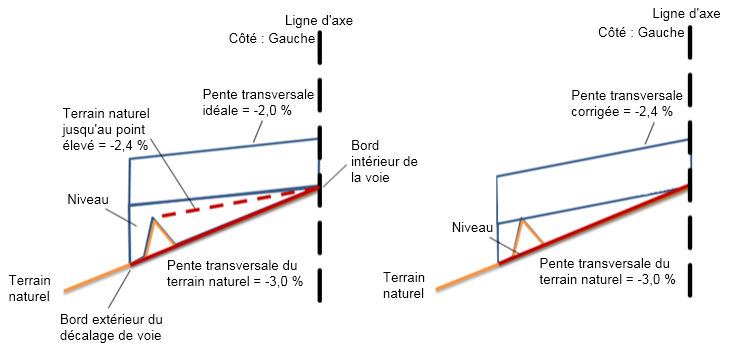

Cas 2-2 : pente transversale idéale supérieure au point élevé
Entrées :
| Actions | |
|---|---|
| Pente transversale idéale | -2,0 % |
| Profondeur de nivellement minimale | 0 |
| Tolérance de la pente | 0,50 % |
| Options de pente de recouvrement | Définie par l'utilisateur avec battant |
| Utiliser les options de ligne de profil en long | Profondeur de nivellement minimale |
| Bord intérieur du décalage de voie | True (les valeurs varient) |
| Bord extérieur du décalage de voie | True (les valeurs varient) |
Calculs :
| Entrée COGO | Value |
|---|---|
| Pente transversale du terrain naturel | -3,0 % |
| Pente transversale du point élevé, mesurée entre le bord intérieur de la voie et le point élevé. | -2,4 % |
| Pente transversale du point élevé - Pente transversale idéale | -0,4 % |
| Tolérance de la pente | Valeur de pente transversale du point élevé moins la valeur de pente transversale idéale ayant pour résultat -0,4 % (inférieur à la tolérance de pente de 0,5 %). |
| Pente transversale corrigée | La pente transversale corrigée est définie sur une valeur comprise entre -1,5 % et -2,5 %. |
| Sortie | Value |
|---|---|
| Pente transversale corrigée | -2,4 % |

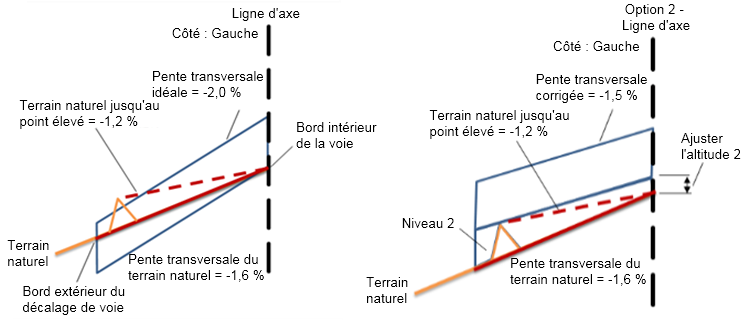

Cas 2-3 : pente transversale idéale inférieure au point élevé
Entrées :
| Actions | |
|---|---|
| Pente transversale idéale | -2,0 % |
| Profondeur de nivellement minimale | 0 |
| Tolérance de la pente | 0,50 % |
| Options de pente de recouvrement | Définie par l'utilisateur avec battant |
| Utiliser les options de ligne de profil en long | Profondeur de nivellement minimale |
| Bord intérieur du décalage de voie | True (les valeurs varient) |
| Bord extérieur du décalage de voie | True (les valeurs varient) |
Calculs :
| Entrée COGO | Value |
|---|---|
| Pente transversale du terrain naturel | -1,6 % |
| Pente transversale du point élevé, mesurée entre le bord intérieur de la voie et le point élevé. | -1,2 % |
| Pente transversale du point élevé - Pente transversale idéale | -0,8 % |
| Pente transversale du terrain naturel - Pente transversale idéale | 0,4 % |
| Tolérance de la pente | Valeur de pente transversale du point élevé moins la valeur de pente transversale idéale ayant pour résultat -0,8 % (inférieur à la tolérance de pente de 0,5 %). Valeur de pente transversale du terrain naturel moins la valeur de pente transversale idéale ayant pour résultat -0,4 % (inférieur à la tolérance de pente de 0,5 %). |
| Pente transversale corrigée | La pente transversale corrigée est définie sur une valeur comprise entre -1,5 % et -2,5 %. |
| Sortie | Value |
|---|---|
| Pente transversale corrigée | -1,5 % |

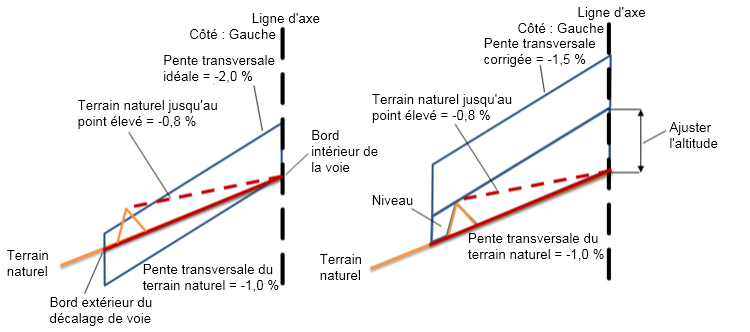

Cas 2-4 : pente transversale idéale inférieure au point élevé
Entrées :
| Actions | |
|---|---|
| Pente transversale idéale | -2,0 % |
| Profondeur de nivellement minimale | 0 |
| Tolérance de la pente | 0,50 % |
| Options de pente de recouvrement | Définie par l'utilisateur avec battant |
| Utiliser les options de ligne de profil en long | Profondeur de nivellement minimale |
| Bord intérieur du décalage de voie | True (les valeurs varient) |
| Bord extérieur du décalage de voie | True (les valeurs varient) |
Calculs :
| Entrée COGO | Value |
|---|---|
| Pente transversale du terrain naturel | -1,0 % |
| Pente transversale du point élevé, mesurée entre le bord intérieur de la voie et le point élevé. | -0,8 % |
| Pente transversale du point élevé - Pente transversale idéale | -1,2 % |
| Pente transversale du terrain naturel - Pente transversale idéale | 1,0 % |
| Tolérance de la pente | Valeur de pente transversale du point élevé moins la valeur de pente transversale idéale ayant pour résultat -1,2 % (inférieur à la tolérance de pente de 0,5 %). Valeur de pente transversale du terrain naturel moins la valeur de pente transversale idéale ayant pour résultat 1,0 % (supérieur à la tolérance de pente de 0,5 %). |
| Pente transversale corrigée | La pente transversale corrigée est définie sur une valeur comprise entre -1,5 % et -2,5 %. |
| Sortie | Value |
|---|---|
| Pente transversale corrigée | -1,5 % |
Codes de point, de lien et de forme
Le tableau suivant répertorie les codes, pour cet élément de profil type, des points, liens et formes auxquels sont affectés des codes. Les codes des points, liens ou formes auxquels aucun code n'a été affecté ne sont pas inclus dans ce tableau.
| Point, Lien ou Forme | Code | Description |
|---|---|---|
| P1, P2 | Bord de recouvrement | Bords de recouvrement sur la surface finale |
| P3, P4 | Bord de recouvrement_Recouvrement | Bords sur la partie inférieure du recouvrement. |
| P5, P6 | Bord de recouvrement_Nivellement | Bords sur la partie inférieure du nivellement. |
| L1 | Top, Pave | Sommet du recouvrement |
| L2, L3, L4 | Renforcement | Liens de recouvrement |
| L5, L6 | Nivellement | Dans le cas du nivellement |
| S1 | Renforcement | Aire entre les parties supérieure et inférieure du recouvrement. |
| S2 | Nivellement | Aire entre les parties supérieure et inférieure du nivellement. |
| L7 | Terrain naturel | Pente transversale du terrain naturel. |

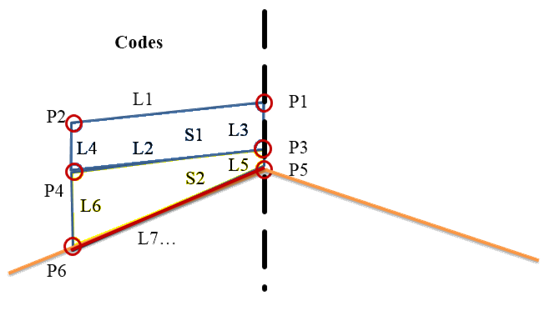

Diagramme de codage
