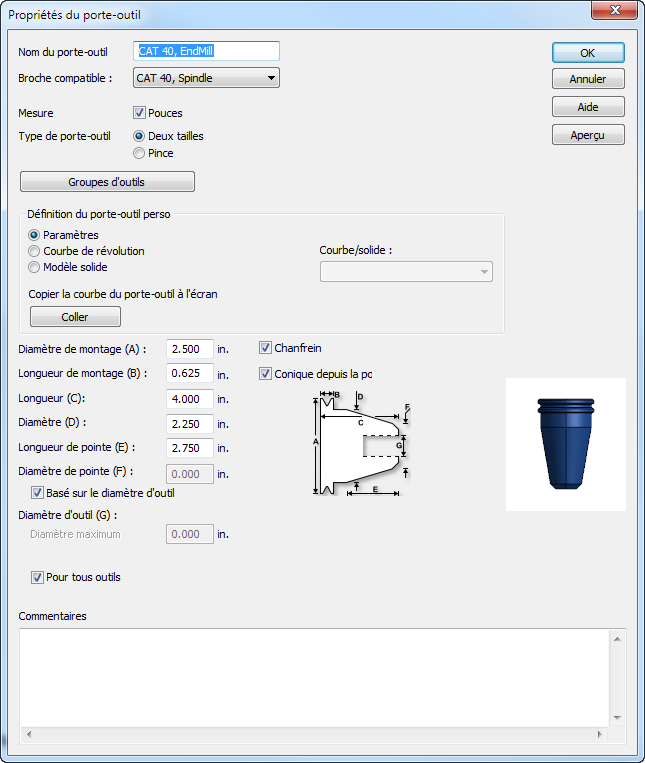

La boite de dialogue de propriétés de porte-outil vous permet de voir, d'éditer et de créer des portes-outil.
Pour afficher la boite de dialogue de propriétés de porte-outil, cliquez sur
Créer un nouveau porte-outil ou sur
Editer définition porte-outil dans l'onglet Porte-outil de la boite de dialogue de propriétés d'outil de fraisage ou dans la boite de dialogue Broches et portes-outils.
Nom du porte-outil — Chaque porte-outil doit avoir un nom unique.
Mesure — Sélectionnez Pouces si les dimensions du porte-outil sont en pouces. Pour des dimensions en millimètres, décochez cette case.
Type de porte-outil — Les portes-outils sont soit 2 tailles, soit Pince. La différence majeure entre ces deux types de portes outils est que les pinces sont réglables pour s'adapter à une gamme de diamètres d'outils.
Groupes d'outils — Ce bouton affiche une liste des types d'outils qui utilisent ce support.
Utiliser courbe comme forme de porte-outil de révolution — Si vous voulez faire une forme personnalisée, sélectionnez cette option et sélectionnez une courbe dans le menu déroulant qui décrit la forme. Cette courbe doit être dans le plan XZ avec une extrémité à l'origine.
Utiliser solide pour décrire la forme de porte-outil — Si vous voulez utiliser un solide pour la forme de porte-outil personnalisée, sélectionnez cette option et sélectionnez un solide dans le menu.
Coller un exemple dans la fenêtre graphique — Cliquez sur Coller pour copier dans la fenêtre de graphique un ensemble de lignes et d'arcs pour la forme actuelle du porte-outil. Cela peut être utile comme référence si vous allez dessiner une forme support personnalisé.
Diamètre de pointe — C'est le diamètre extérieur du porte-outil. Pour une utilisation plus pratique, vous pouvez définir le diamètre de pointe pour les portes outils sur Basé sur le diamètre d'outil, de façon à ce que le porte-outil soit mis à l'échelle pour correspondre à l'outil.
Diamètre d'outil — Ceci est le diamètre de l'outil. Pour les pinces cela peut être spécifié comme une valeur minimale et maximale, afin de refléter les pinces réels, ou il peut être réglé sur Monter un outil de sorte que le diamètre est ajusté pour s'adapter à n'importe quel outil avec un diamètre inférieur au Diamètre de pointe.
Dimensions — Les autres dimensions des porte-outils sont montrées ci-dessous.
Dimensions de porte-outil de fraise deux-tailles :
|
|
|
Longueur de montage
Diamètre
Diamètre de pointe
Diamètre d'outil
Longueur de pointe
Longueur
Diamètre de montage
Dimensions de porte-outil en pince
|
|
|
Tête inclinée — Sélectionnez cette option si vous voulez créer un porte-outil à angle-droit. Cette option n'est disponible que quand vous utilisez un solide pour décrire la forme du porte-outil.
Angle d'azimut — Sélectionnez si l'outil a un angle d'azimut variable ou fixe. Si Fixe est sélectionné, entrez l'angle en degrés.
