Les espaces réservés aux équipements vous permettent de placer des blocs simples dans vos ébauches de conceptions afin de représenter les équipements qui n'ont pas encore été finalisés. Les paramètres d'équipement se limitent aux éléments suivants : longueur, largeur, hauteur et rayon. De la même manière qu'avec les autres équipements, vous pouvez ajouter des définitions d'étiquettes pour faciliter l'identification.

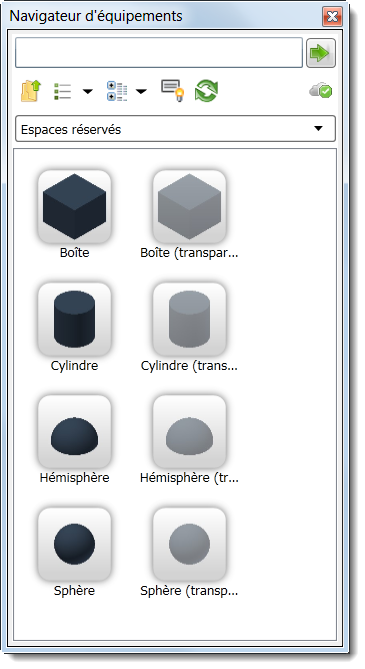

Les boîtes, cylindres, sphères et hémisphères solides et transparents sont installés avec Factory Design et stockés dans le dossier des équipements système Espaces réservés.
- Cliquez sur Palettes dans le ruban Factory.
- Sélectionnez Navigateur d'équipements.
- Recherchez et ouvrez le sous-dossier Espaces réservés du dossier Equipements système.
- Sélectionnez une forme d'espace réservé (solide ou transparente) et faites-la glisser sur votre présentation. De la même manière qu'avec les autres équipements, vous avez la possibilité de parcourir, de prévisualiser, de copier ou d'ajouter un espace réservé à votre dossier Favoris.
Si vous placez le curseur de la souris sur l'espace réservé pour afficher son descripteur, la désignation de l'espace réservé sera indiquée avec les cotes de longueur, largeur, hauteur et rayon applicables. Pour modifier ces cotes, ouvrez le navigateur Propriétés de l'usine et cliquez sur l'équipement. Vous pouvez également ajouter une étiquette d'équipement et des informations sur l'étiquette étendue dans le navigateur.
A mesure que les équipements sont finalisés, utilisez la fonction Remplacer pour remplacer les espaces réservés par les équipements finaux.
