Création d'une étiquette d'équipement
Les étiquettes d'équipements peuvent être créées aussi bien sur des équipements placés que sur des modèles et des ensembles importés dans une présentation Inventor Factory. Pour créer une étiquette d'équipement, effectuez les tâches suivantes :
- Dans le ruban, cliquez sur Palettes
Propriétés de l'usine. - Dans la présentation, cliquez sur l'équipement pour lequel vous voulez créer une étiquette d'équipement. Les propriétés de l'équipement s'affichent dans la palette Propriétés de l'usine.

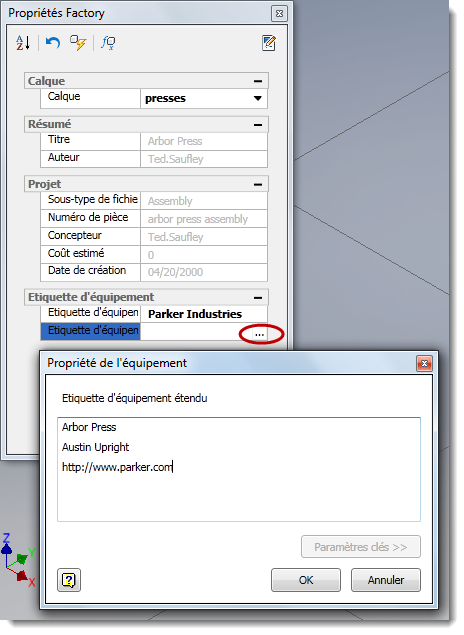

- Entrez les informations sur l'étiquette dans le champ Etiquette d'équipement. Si les informations ne sont pas ajustées à la taille du champ, cliquez sur les points de suspension (...) pour ouvrir la fenêtre Etiquette d'équipement et entrer le texte. Un champ Etiquette d'équipement étendu est également disponible pour vous permettre d'ajouter d'autres informations. Vous pouvez inclure des liens Internet dans votre texte.
- Cliquez sur l'icône Mettre à jour située dans la partie supérieure de la palette pour enregistrer l'étiquette.
- Placez votre curseur sur l'équipement dans la présentation pour afficher les nouvelles informations de l'étiquette.
Modification d'une étiquette d'équipement existante
Pour modifier une étiquette d'équipement existante, effectuez les tâches suivantes :
- Ouvrez la palette Propriétés de l'usine.
- Cliquez sur l'équipement dans la présentation pour afficher ses propriétés dans la palette.
- Apportez des modifications au champ Etiquette d'équipement ou Etiquette d'équipement étendu.
- Cliquez sur l'icône Mettre à jour dans la partie supérieure de la palette.
Suppression d'étiquettes d'équipements
Pour supprimer une étiquette d'équipement, suivez les étapes de la procédure de modification d'un équipement, mais sélectionnez et supprimez le texte de l'étiquette pour effacer le contenu des champs Etiquette d'équipement et Etiquette d'équipement étendu.
Comment rechercher des étiquettes d'équipements dans une présentation
La fonction Rechercher permet de localiser tous les équipements ou tous les composants insérés avec une étiquette d'équipement ou un descripteur spécifique, ou les deux. Vous n'avez besoin d'entrer qu'une partie de l'annotation pour la recherche (les minuscules et les majuscules sont autorisées).
Pour exécuter une recherche, effectuez les opérations suivantes :
- Cliquez sur

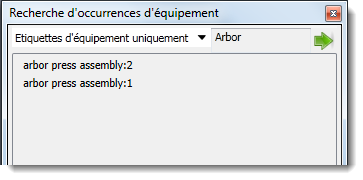

Rechercher dans le groupe de fonctions Composants de Factory du ruban Factory. La boîte de dialogue Recherche d'occurrences d'équipement s'affiche. - Cliquez sur la flèche de la liste déroulante située à droite de l'option Toutes les données d'usine, en haut de la boîte de dialogue, puis sélectionnez Etiquettes d'équipements uniquement.
- A droite de la flèche de la liste déroulante, entrez l'intégralité ou seulement une partie du contenu de la balise, puis appuyez sur la touche Entrée. Le nom de l'équipement ou du composant associé à l'étiquette d'équipement s'affiche avec le même nom que celui qui apparaît dans le navigateur.
