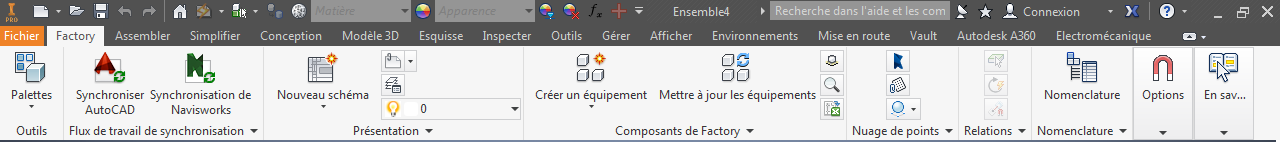

L'interface utilisateur de Factory Design Utilities se trouve dans l'onglet Factory et comprend des groupes de fonctions nommés Outils, Synchroniser les flux de travail, Présentation, Composants de Factory, Nuage de points, Relations, Nomenclature, Options et En savoir plus. L'environnement de travail par défaut de Factory se compose d'un ensemble de groupes de fonctions standard Inventor et Factory.
Outils
Trois palettes sont associées à Inventor Factory Design Utilities : Navigateur d'équipements, Propriétés de l'usine et Aperçu des équipements de l'usine. Les palettes partagent la zone du navigateur et peuvent être ajustées à l'aide des méthodes standard de redimensionnement. Elles peuvent être ancrées dans différentes positions ou laissées flottantes si elles sont tirées du cadre de l'application.
- Navigateur d'équipements : permet d'accéder à la bibliothèque d'équipements, depuis laquelle vous pouvez faire glisser des équipements vers votre présentation.
- Propriétés de l'usine : affiche les propriétés de l'objet d'usine sélectionné. L'option de navigateur Modifier les propriétés personnalisables vous permet de modifier les propriétés personnalisées.
- Aperçu des équipements de l'usine : offre un aperçu de l'équipement d'usine sélectionné.
Synchroniser les flux de travail
Les outils de ce groupe de fonctions vous permettent de créer un lien associatif bidirectionnel entre un dessin 2D AutoCAD et une présentation 3D dans Inventor Factory et Navisworks Factory. Le lien, appelé Synchronisation des présentations, peut être établi entre Inventor ou Navisworks et AutoCAD Architecture ou AutoCAD Mechanical. Synchronisation de Navisworks : ouvre le fichier Inventor actif dans Navisworks en vue de le visualiser et de détecter d'éventuels conflits.
Présentation
Ces outils vous permettent de gérer votre présentation, y compris les calques, les calques sous-jacents DWG et les composants :
- Nouveau schéma : permet de créer une implantation d'usine.
- Ajouter un calque sous-jacent DWG : permet d'afficher les graphiques à partir d'un fichier DWG AutoCAD sur le sol de l'usine.
- Gestionnaire de calques : permet de créer, de supprimer et de gérer des calques.
- Insérer un modèle : permet d'importer des modèles en vue de leur placement dans l'implantation d'usine.
- Créer un sous-schéma : permet de créer un sous-schéma pour la présentation courante.
- Créer un sol de solide : permet d'ajouter un objet de sol de solide à votre présentation.
- Publier/Mettre à jour un fichier DWG : permet de créer ou de mettre à jour un fichier DWG de la vue courante.
Composants de Factory
Ces outils vous permettent de créer, de mettre à jour et de rechercher des équipements d'usine. Vous pouvez également convertir des composants en équipements, exporter des propriétés d'équipement vers un fichier et accéder à l'entrepôt des équipements Factory à partir de ce groupe de fonctions.
Nuage de points
Utilisez ces outils pour afficher et gérer des données de nuage de points.
- Autodesk ReCap : lance ReCap en vue d'indexer des numérisations, ainsi que de créer et de modifier des fichiers projet de nuages de points.
- Attacher : attache des fichiers projet et de numérisation du nuage de points à un dessin.
- Real View : contrôle les affichages des étiquettes et des indicateurs du nuage de points.
Relations
Utilisez ces outils lorsque vous travaillez avec des composants pour définir la surface de guidage, les connecteurs, les contraintes, les alignements et d'autres éléments.
Nomenclature
Créez une nomenclature et gérez les contrôles d'équipement.
Options
Contrôlez les types d'accrochage et les paramètres du sol/de la grille, et accédez aux paramètres Options de Factory.
Découvrir
Accédez à l'aide en ligne et à d'autres ressources de formation relatives à Factory Design.
