Le dessin que vous avez utilisé dans la Leçon 2 : Nettoyage des dessins contient des données d'objets . Les données d'objets sont composées d'attributs des objets réels que les objets de dessin représentent. Les données d'objets sont enregistrées dans la carte et sont associées à un objet de dessin chacune.
Lors de l'exportation d'objets de dessin, vous pouvez utiliser des données d'objets pour créer des classes d'objets dans un fichier SDF. Ces classes d'objets sont dotées de propriétés qui correspondent aux attributs de données d'objets.
Dans cet exercice, les traits d'axe des rues du dessin disposent de trois attributs de données d'objets : Lanes, Speed_Limit et Surface.
Didacticiel vidéo
|
Si vous êtes connecté à Internet, lisez la vidéo pour découvrir comment exporter des données d'une carte dans un fichier SDF unique. Les étapes de cette procédure sont répertoriées sous la vidéo. |
Pour exporter des objets de dessin au format SDF
- Localisez et ouvrez la carte Street_Centerlines.dwg que vous avez utilisée dans la Leçon 2 : Nettoyage des dessins.
- Cliquez sur l'
.
- Dans la boîte de dialogue Emplacement d'exportation, procédez comme suit :
- Veillez à ce que Autodesk SDF (*.sdf) soit sélectionné dans la zone Type de fichier.
- Indiquez un emplacement et un nom pour le fichier exporté.
- Cliquez sur OK.
- Dans l'onglet Sélection de la boîte de dialogue Exporter, vérifiez que Tout sélectionner est sélectionné.

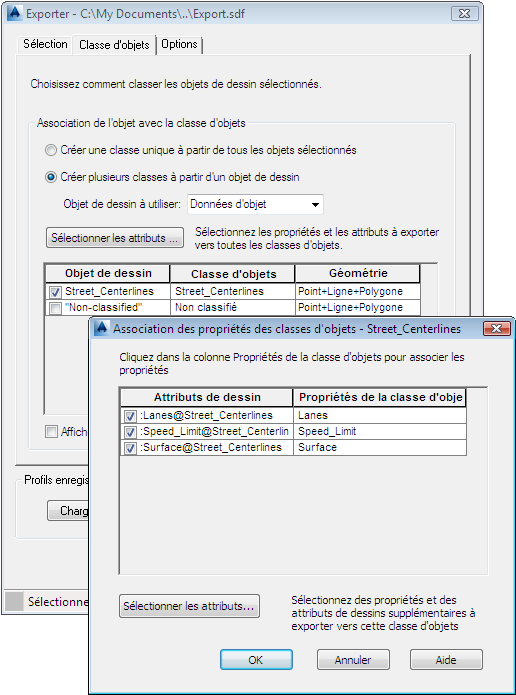

- Cliquez sur l'onglet Classe d'objets et procédez comme suit :
- Sélectionnez Créer plusieurs classes à partir d'un objet de dessin.
- Pour le paramètre Objet de dessin à utiliser, sélectionnez Données d'objets.
- Sous Objet de dessin, désactivez la case Non classifié.
- Sous Classe d'objets, cliquez sur Street_Centerlines.
- Cliquez sur le bouton Parcourir qui apparaît dans le champ.
Les données d'objets de Street_Centerlines comportent trois attributs : Lanes, Speed_Limit et Surface.
- Dans la boîte de dialogue Association des propriétés des classes d'objets, procédez comme suit :
- Cliquez sur Sélectionner les attributs.
- Développez les données d'objets pour afficher les attributs qui deviendront des propriétés de la nouvelle classe d'objets.
- Cliquez sur OK à deux reprises pour revenir à la boîte de dialogue Exporter.
- Cliquez sur OK pour exporter les objets de dessin au format SDF.
La fenêtre Connexion aux données vous permet de vous connecter au fichier SDF résultant. Pour visionner une vidéo présentant cette procédure, voir l'Exercice 2 : Utiliser la fenêtre Connexion aux données pour ajouter des données à votre carte dans le didacticiel "Présentation d'AutoCAD Map 3D 2018".
Vous pouvez modifier les objets du fichier SDF à l'aide de commandes AutoCAD.
Pour poursuivre ce didacticiel, passez à l'Exercice 2 : Publier une carte dans un fichier DWF.
