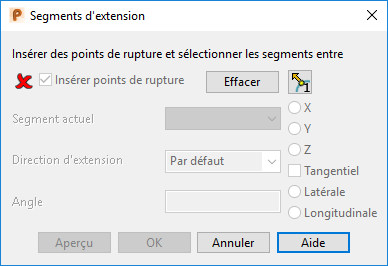

Utilisez la boite de dialogue Segments d'extension pour diviser l'arête en segments. Pour chaque segment, vous pouvez ensuite spécifier la direction de l'extension.
Insérer points de rupture — Sélectionnez cette option pour insérer et retirer des points de rupture à partir de l'arête sélectionnée. Les points de rupture divisent l'arête en segments plus petits. Pour insérer des points de rupture, cliquez sur des positions sur l'arête.
— Si ce bouton est affiché, le point de rupture est sélectionné en tant que point de rupture simple.
— Si ce bouton est affiché, le point de rupture est sélectionné comme étant un point séparé qui peut aller dans les deux directions.
Effacer — Cliquez sur ce bouton pour retirer tous les points de rupture sélectionnés. Pour sélectionner un point de rupture à effacer, appuyez et maintenez la touche Ctrl et cliquez sur le point de rupture.
Quand vous avez entré les points de rupture, désélectionnez l'option Insérer points de rupture pour rendre les autres options actives.
Segment actuel — Sélectionnez un segment dans la liste ou cliquez sur un segment sur le modèle dans la fenêtre graphique. Le segment est mis en évidence dans le modèle et comporte une flèche, donnant la direction de l'extension par défaut.
Direction d'extension — Sélectionnez une direction dans la liste. Cette liste contient les quatre directions suivantes :
Par défaut — Utilise la direction comme étant spécifiée dans l'assistant d'électrode. Vous pouvez inverser la direction des latérales.
Normale de courbe — Utilise la direction le long de la normale de la courbe de l'arête sélectionnée.
Le long de l'axe — Utilise la direction le long de l'axe spécifié dans la boite de dialogue. Si vous sélectionnez cette option, vous devez choisir parmi les options suivantes pour définir les extensions plus précisément.
X — Alignez l'extension avec l'axe X.
Y — Alignez l'extension avec l'axe Y.
Z — Alignez l'extension avec l'axe Z.
Tangentiel — Sélectionnez cette option pour étendre tangent à la surface. Désélectionnez cette option pour étendre exactement le long de l'axe.
Internes de surface — Utilise la direction le long des courbes internes de la surface. Vous pouvez choisir d'étendre le long de la latérale ou de la longitudinale.
Quand vous sélectionnez une option, la flèche change pour la direction spécifiée. Pour inverser la direction des latérales de l'autre côté de la courbe composite, cliquez sur la flèche.
Angle — Il s'agit de l'angle auquel le nouveau segment de surface est projeté depuis la surface existante.
Aperçu — Cela affiche la direction des latérales dans la surface d'extension complète.
OK — Cliquez sur ce bouton pour enregistrer les changements et revenir à la pageOptions de distance d'extensiond'Assistant d'électrode - Conception.
