Exemple d'édition de trous

L'exemple ci-dessous vous montre comment éditer des trous :

1. Pour voir les trous créés, cliquez sur Modifier les trous . Cela ouvre le mode d'édition de trou. Les trous sont dessinés sur la plaque du moule.



2. Cliquez sur un trou pour le sélectionner



3. Editez le trou comme ceci :
   • Pour inverser la direction de perçage, cliquez sur le bouton Inverser . Cela change l'emplacement de perçage sur la face opposée de la plaque du moule.

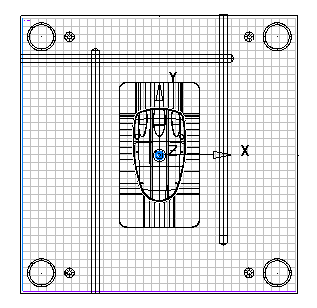

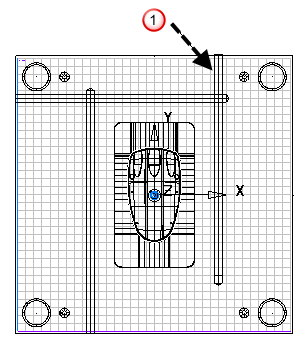

     Dans l'exemple, le trou sur la droite devrait entrer dans la plaque par le fond. Vous pouvez cliquer sur le bouton Inverser pour corriger la direction du trou.

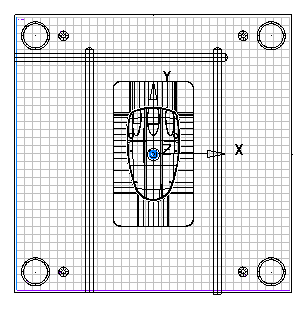

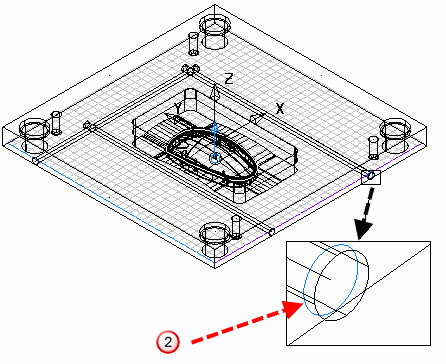

   • Vous pouvez changer la taille du trou sélectionné en faisant glisser les poignées d'édition. Dans l'exemple, un trou percé est sélectionné . Vous pouvez éditer son diamètre en faisant glisser les poignées sur l'extrémité du trou.



   • Vous pouvez également éditer un ou plusieurs trous en utilisant la boite de dialogue Editer les trous sélectionnés. Pour afficher cette boite de dialogue, cliquez sur le bouton Fenêtre d'édition ou double-cliquez sur le centre du trou.
   • Dans le mode d'édition de trou, vous ne pouvez pas éditer les positions des trous de refroidissement ou les effacer. Pour éditer la position d'un trou ou pour l'effacer, cliquez sur le bouton Editer une ligne pour aller en mode d'édition de ligne. La seule façon dont un trou de refroidissement peut être déplacé est en déplaçant le morceau de disposition que requiert ce trou. Si vous éditez une ligne de disposition, ses trous sont recréés en utilisant les valeurs de trou par défaut et toute modification du trou que vous avez fait précédemment est perdue.
   • Si un trou est trop long pour le percer d'une extrémité, vous pouvez le changer en trou débouchant. Un trou débouchant est un trou qui est percé de part en part. Il peut être défini par deux différents types de trou.

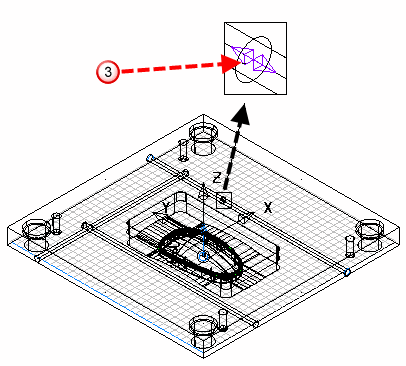

     Si vous voulez créer un trou débouchant, cliquez sur le bouton Trou débouchant . Une poignée est ajoutée où les deux trous se croisent.



     Vous pouvez faire glisser la poignée pour éditer la position où les deux trous se séparent.

   • Si vous voulez annuler un trou débouchant créé en utilisant le bouton Trou débouchant , cliquez sur le bouton Trou borgne . Si le trou débouchant a été inversé, le trou borgne sera celui avant qu'il soit transformé en trou débouchant.
