Utilisez cette page pour sélectionner un élément représentant le produit pour lequel Electrode crée l'électrode. Vous pouvez également sélectionner un élément d'électrode pré-modélisé ou n'importe quelle surface créée pour aider la conception de l'électrode.
Remarque : S'il y a un solide actif dans le modèle, Assistant d'électrode - Conception sélectionne le solide comme étant le produit et cette page de l'assistant est omise.
Pour sélectionner des éléments pour la conception d'électrode :
- Sélectionnez l'élément de produit.

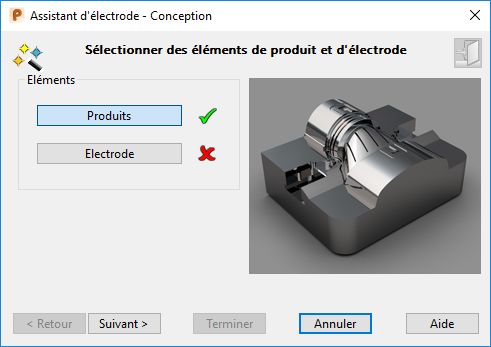

- Cliquez sur Assistants > Electrode > Créer pour afficher la page Sélectionner des éléments de produit et d'électrode de l'assistant d'électrode - Conception :

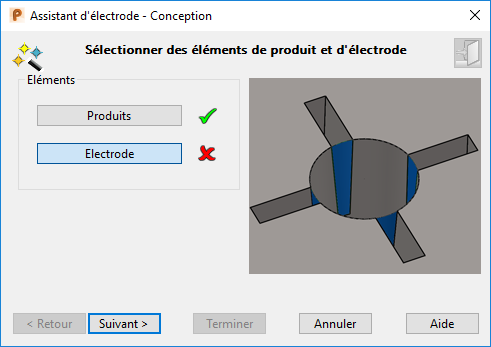

- Si nécessaire, cliquez sur Electrode et sélectionnez soit un élément pré-modélisé sur lequel vous voulez baser l'électrode, soit des surfaces supplémentaires créées pour aider la conception de l'électrode, par exemple des faces de fermeture à l'intersection des nervures, comme montré ci-dessous :
- Cliquez sur Suivant pour afficher la page Sélectionner la région pour créer l'électrode. Assistant d'électrode - Conception vous guide à travers les étapes pour créer une électrode.
Conseil : Vous pouvez également sélectionner l'élément de produit quand l'assistant d'électrode - Conception est ouvert.
